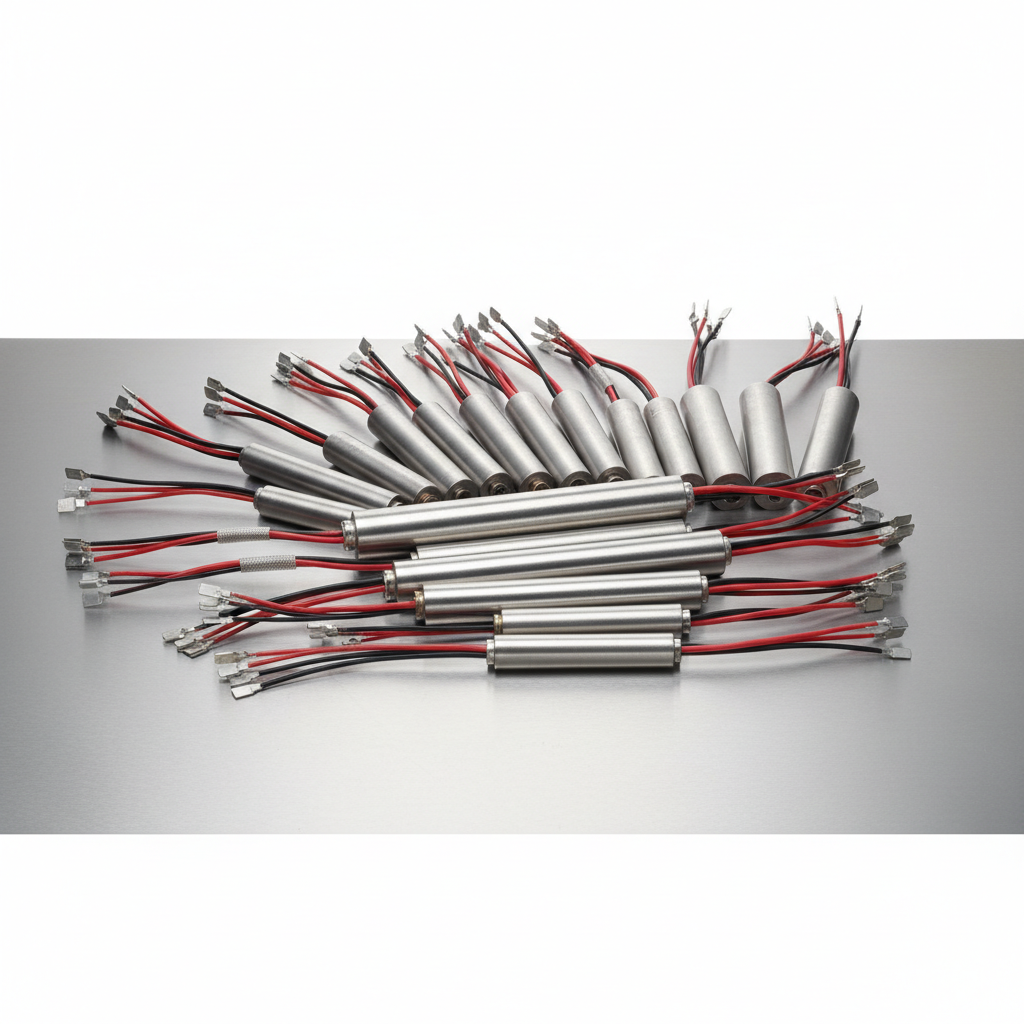

На каждом втором термопластавтомате в СНГ стоят патронные ТЭНы. Они же — в экструдерах, упаковочных линиях, штампах. Причина простая: когда нужно греть металлическую деталь изнутри, через глухое отверстие, других вариантов по сути нет. Стержень диаметром от 6 | мм, контакты с одной стороны, второй торец заглушён — вставил в гнездо, и вся мощность идёт в металл напрямую, без потерь на воздух или жидкость.
Чем патронный ТЭН отличается от трубчатого
Трубчатый ТЭН — изогнутая трубка, контакты с двух сторон, работает погружённым в среду: воду, масло, воздух. Патронный устроен принципиально иначе:
Форма — прямой цилиндр (стержень) малого диаметра, без изгибов.
Контакты выведены только с одного торца; противоположный — заварен наглухо.
Монтаж — в глухое отверстие (посадочное гнездо) металлической детали.
Теплопередача — контактная: тепло уходит напрямую в металл, а не рассеивается в среде.
Из-за этого удельная мощность на единицу длины у ТЭНП выше, чем у трубчатых, а потери — минимальны.
Другие названия
В каталогах и документации можно встретить:
Пальчиковые нагреватели (пальчиковые ТЭНы) — по форме, похожей на палец.
Стержневые ТЭНы — по цилиндрической форме.
Cartridge heaters — международное обозначение.
Всё это один и тот же тип нагревателя — ТЭНП.
Конструкция патронного нагревателя
Внутри всё достаточно прямолинейно — пять элементов:
Оболочка (корпус) — тонкостенная трубка из нержавейки (AISI 304 (08Х18Н10), AISI 321 (08Х18Н10Т)). Стенка от 0,3 до 0,8 | мм.
Спираль — нихром (Х20Н80) или фехраль, навитая на керамический стержень либо уложенная в канавки сердечника.
Изолятор — периклаз (MgO) высокой чистоты. Держит электрическую изоляцию при температурах до 600–800 | °C.
Заглушка — герметично заваренный торец.
Выводы — одна или две пары проводников с термостойкой изоляцией, выходящие с открытого торца.
ТЭН-Миасс производит патронные нагреватели мощностью от 50 | Вт до 30 | кВт, из нержавеющей стали, меди и алюминия. Изготовление по вашим чертежам — от 1 | штуки, срок — 3 | рабочих дня.
Маркировка ТЭНП — расшифровка
Возьмём конкретный пример и разберём по частям:
ТЭНП 13.16.630.L.220/300/180СП27
Элемент
Значение
ТЭНП
Тип — трубчатый электронагреватель патронный
13
Диаметр оболочки, мм
16
Обозначение серии / конфигурации
630
Активная длина нагревателя, мм
L
Общая монтажная длина
220
Напряжение питания, В
300
Мощность, Вт
180СП27
Длина и тип контактного вывода
Если указать маркировку при заказе — нагреватель придёт точно под ваше посадочное место, без подгонки.
Где используются патронные ТЭНы
Везде, где нужно греть металл изнутри:
Пресс-формы — матрицы и пуансоны при литье пластмасс, резины, силикона. Это самая ходовая позиция по ТЭНП.
Экструдеры — цилиндр и головка экструзионной линии.
Упаковочные машины — губки запайки, термоножи, сварочные балки.
Литьевые машины — горячеканальные системы, литниковые втулки, сопла.
Станки и оснастка — плиты, штампы, калибры.
Пищевое оборудование — формы для выпечки, пресс-грили, вафельницы.
Полиграфия — ламинаторы, термопрессы, тиснение.
Лабораторное оборудование — термостаты, нагревательные блоки.
Как подобрать патронный ТЭН
Шесть параметров, которые нужно знать до заказа:
Диаметр посадочного отверстия — измерьте штангенциркулем. Зазор между ТЭНом и стенкой гнезда — 0,05–0,1 | мм. Больше — теплопередача падает, меньше — не вставите.
Глубина отверстия — она задаёт максимальную длину нагревателя.
Мощность — считается от массы детали, целевой температуры и допустимого времени выхода на режим. Если не знаете — мы посчитаем, нужна масса и материал детали.
Напряжение — 220 | В или 380 | В.
Тип выводов — провода нужной длины, клеммы или разъём.
Материал оболочки — нержавейка подходит для большинства случаев. Медь или алюминий — когда критична скорость теплоотдачи.
Не уверены в параметрах — пришлите чертёж или фото старого нагревателя. Инженеры ТЭН-Миасс подберут замену и рассчитают мощность бесплатно.
Почему заказывают у нас
Собственное производство полного цикла в | г. | Миасс — не перепродажа.
Делаем по чертежам заказчика, от 1 штуки.
Срок — от 3 рабочих дней.
Диапазон мощности — от 50 | Вт до 30 | кВт.
Оболочка: нержавейка, медь, алюминий.
Гарантия — 1 год.
Доставка по Узбекистану бесплатно.
Среди заказчиков — Газпром, ИКЕА, Аэропорт Волгограда, AHMAD TEA.
Закажите патронный ТЭН прямо сейчас
Пришлите чертёж или опишите параметры — рассчитаем стоимость в течение часа.
Перезвоним или напишем в WhatsApp в течение 15 минут. Изготовим ТЭН по чертежу, фото маркировки или образцу от 1 штуки, доставка в Ташкент и регионы Узбекистана.
