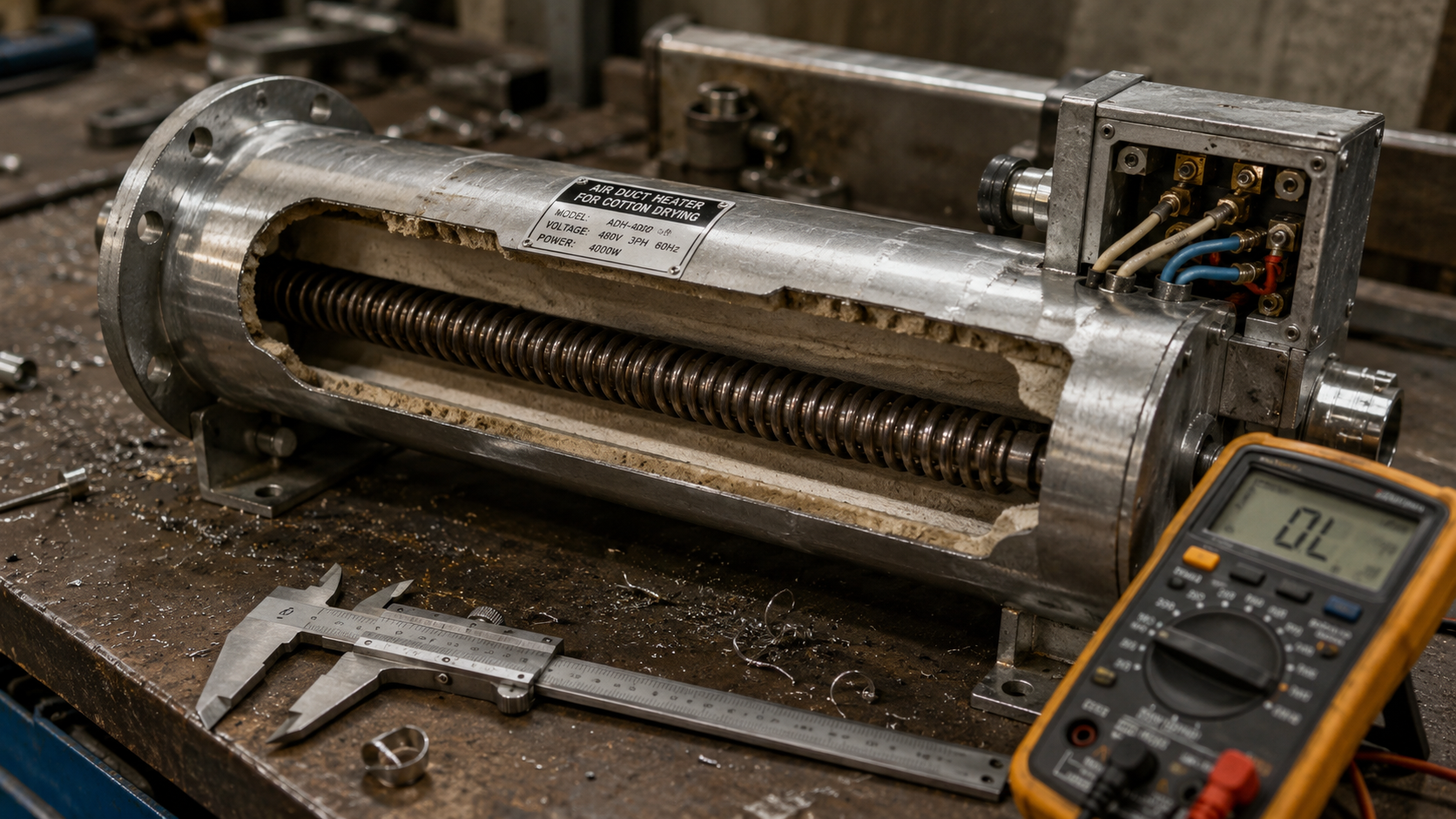

ТЭН для хлопкоочистительного оборудования: сушка и подогрев в условиях Узбекистана

Хлопкоочистительный завод (ХОЗ) в Узбекистане перерабатывает миллионы тонн сырца ежегодно. Качество сушки и подогрева семян напрямую влияет на выход волокна, липкость и остаточную влажность. Нагреватели для сушильных барабанов, калориферов и пневмотранспорта должны работать при высоком пылевоздушном потоке, перепадах температур и в условиях жаркого климата (до +45 °C летом в Фергане или Ташкенте). Серийный ТЭН, купленный на рынке, часто не подходит по геометрии или мощности. Разберём, какие параметры важны для хлопкоочистки и как подобрать нагреватель под свою задачу.

Зачем хлопкозаводу точный нагрев: требования к сушке хлопка-сырца

На хлопкоочистительных заводах в Ташкентской, Андижанской и Сырдарьинской областях типовой процесс включает влаготепловую обработку: хлопок-сырец нагревают до 55–75 °C, чтобы снизить влажность с 12–18% до 5–7%. Используют сушильные барабаны (чаще всего прямоточные) и калориферы, где теплоноситель — нагретый воздух. Температура воздуха на входе может достигать 200 °C, на выходе — 80–100 °C. Нагреватель должен обеспечивать стабильный поток тепла без перегрева волокна (выше 80 °C начинается ухудшение качества).

Промышленные нагреватели для сушки хлопка выпускаются как блок-ТЭНы (фланцевые, трубчатые) и патронные ТЭНы для калориферов. Ключевые требования: равномерность температурного поля по длине корпуса, стойкость к вибрации, защита от контакта с хлопковой пылью (IP54/IP65). Мощность одного элемента — от 3 до 30 кВт, питание — 380 В, трёхфазная сеть (звезда или треугольник).

Конструкция ТЭНов для сушильных барабанов и калориферов

ТЭН для хлопкоочистительного оборудования — это, как правило, оребрённый трубчатый нагреватель с механическим креплением или блок-ТЭН на фланце. Оребрение увеличивает площадь теплообмена и снижает температуру оболочки при заданном нагреве. Диаметр корпуса — от 8 до 32 мм, длина — от 300 до 3000 мм (под размер калорифера). Для сушильного барабана чаще применяют U-образные или W-образные трубчатые элементы, смонтированные на фланце G1.5" – G3" (крупная резьба).

Важно: для хлопкоочистки используют материалы оболочки, стойкие к абразивной пыли и влажному воздуху. Стандарт для неагрессивных сред — сталь 10 (углеродистая) для воздуха, но при контакте с конденсатом и пылью рекомендуется нержавейка. Ниже приведена таблица выбора.

Врезка-расчёт: мощность для сушильного барабана хлопкозавода
Дано: объём сушки 10 м³/ч хлопка-сырца, влажность 15%, температура воздуха на входе 180 °C, на выходе 90 °C. Требуемая тепловая мощность на испарение влаги и нагрев материала:
Q = m_воды × r + m_хлопка × c × ΔT ≈ 25 кВт.
При коэффициенте запаса 1,2 выбираем блок-ТЭН суммарной мощностью 30 кВт (три элемента по 10 кВт, соединённые звездой, питание 380 В).
Сопротивление одной ветви: R = (U_фазное²)/P_элемента = (220²)/10000 = 4,84 Ом.
Фазные токи: I = P/(√3×U_линейное) = 30000/(1,73×380) ≈ 45,6 А.
Для такого тока потребуется кабель сечением не менее 10 мм² и автомат на 50 А.

Расчёт мощности нагревателя для сушки хлопка: пример для типового объёма

Подбор мощности ведут по формуле теплового баланса. Для хлопкоочистительных машин в Узбекистане типовые производительности — 5–20 т/ч. На испарение 1 кг воды требуется около 2250 кДж (без учёта потерь). На нагрев самого хлопка — примерно 0,4 кДж/(кг·К). Учитывая КПД барабана (0,7–0,8), необходимая мощность может составлять 50–200 кВт. Однако на практике нагреватель компонуется из нескольких блоков, чтобы иметь возможность регулировать температуру зонами.

Для быстрой прикидки используют эмпирическое правило: 1 кВт на 10–15 кг испаряемой влаги в час. Если сушка удаляет 200 кг влаги в час, нужен нагреватель ~15–20 кВт. Но это грубо — точнее рассчитать по проектной документации. Наше производство всегда рекомендует прислать техзадание: объём бака/камеры, желаемую температуру, среду, напряжение; мы подберём мощность по формуле R=U²/P.

Материалы оболочки: что выбирают для хлопкоочистки (с таблицей)

В хлопкоочистительной промышленности Узбекистана распространена комбинация сред: воздух с хлопковой пылью, иногда с капельной влагой. Для сухих калориферов (ТЭН работает в потоке очищенного воздуха) применяют сталь 10 — дешёвый вариант, который выдерживает до 300 °C без коррозии. Однако в барабанах, где возможна конденсация, лучше использовать нержавеющую сталь AISI 304 (08Х18Н10). Если в воде (используемой для увлажнения) много хлоридов — только AISI 316 (10Х17Н13М2) или даже титан (для гальванических ванн, но не для хлопка).

Внутри любого ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Сопротивление спирали выбирают под заданную мощность и напряжение:

• Однофазный одиночный ТЭН (220 В): R = U²/P.
• Трёхфазная звезда: I_линейный = P/(√3 × U_линейного), R на ветвь = U_линейного²/P_элемента.

Допуск по мощности по ГОСТ 13268-88: +5/−10 %, что соответствует асимметричному допуску по сопротивлению −4/+11 %. Это значит, что реальная мощность может немного отличаться от номинальной — это нормально и закладывается в проектный запас.

Как заказать ТЭН под чертёж с поставкой в Ташкент

Производство ТЭН-Миасс (г. Миасс, Челябинская область) изготавливает нагреватели по вашим размерам, даже единичные экземпляры. Достаточно прислать чертёж, эскиз от руки или фотографию старого ТЭНа с указанием длины, диаметра (от 4 до 32 мм), типа резьбы/фланца и мощности. Мы подберём материал оболочки, рассчитаем сопротивление и за 5–10 дней изготовим партию от 1 штуки.

Поставка в Узбекистан (Ташкент, Наманган, Фергана) — автотранспортом через Казахстан. Ориентировочный срок доставки от Миасса до Ташкента — 7–12 дней. Таможенное оформление на границе мы закладываем в сроки. Для заявок на хлопкоочистительное оборудование действует приоритетный график: срочный заказ можем отгрузить за 5 дней, доставка в Ташкент — 7 дней.

FAQ по ТЭНам для хлопкоочистки

Если вам нужен прочный нагреватель для хлопкоочистительного оборудования с оптимальной мощностью и подходящим материалом — отправьте заявку на почту или через сайт tashkent.ten-miass.com. Проектируем, изготавливаем и доставляем по России и в Узбекистан от 1 штуки.
