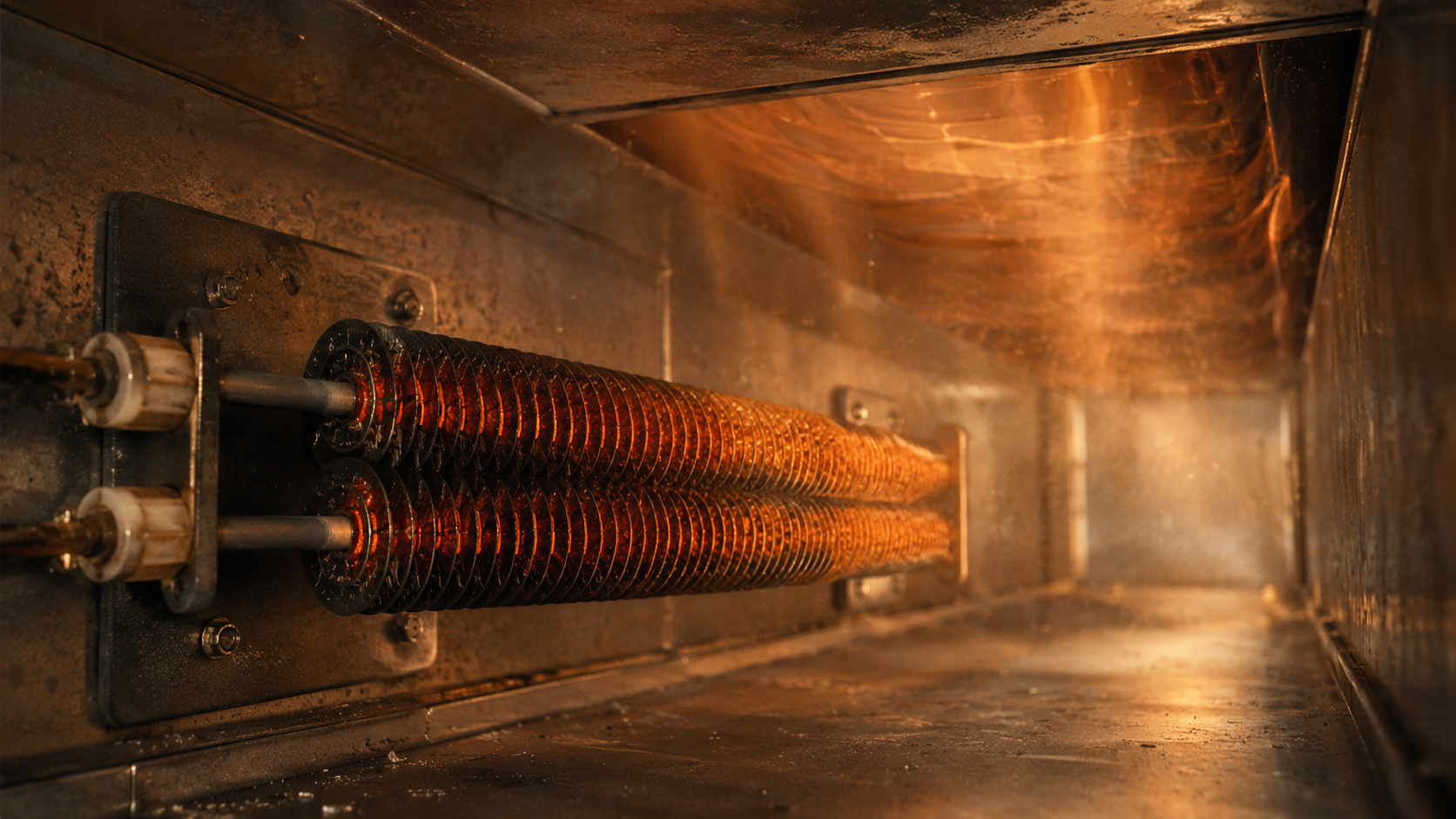

Подбор ТЭН для сушильных камер сухофруктов: мощность под изюм, курагу, урюк

В перерабатывающих цехах Самарканда и Бухары сушка урюка и изюма — основной этап. Промышленная сушильная камера объёмом 10–25 м³ требует точного расчёта нагревателей. Ошибка в мощности на 10–15 % приводит к перерасходу энергии или к браку продукции (пересушенная кожица, сырая мякоть). Рассмотрим, как подобрать ТЭН (трубчатый электронагреватель) под конкретный тип сухофруктов, используя ГОСТ 13268-88 и реальные параметры производства.

Особенности нагрева для разных видов сухофруктов

Сушка изюма, кураги и урюка различается по температуре и влажности. Для изюма (виноград) оптимальный режим: 60–70 °C при относительной влажности 20–30 % в первые 6 часов, затем снижение до 50 °C. Курага (абрикос без косточки) требует 65–75 °C с плавным понижением, иначе кожица трескается. Урюк (абрикос с косточкой) сушат дольше — до 48 часов при 55–60 °C, чтобы косточка не перегрелась и не дала горечи.

Типовая камера для фермерского хозяйства на 500 кг загрузки по сырью потребляет 15–25 кВт. Но точный подбор зависит от:

• влагосодержания сырья (изюм 80 % → 18 %, курага 85 % → 22 %);
• скорости воздухообмена (рециркуляция + подогрев);
• теплопотерь через стенки и пол (утепление камеры).

Поставки ТЭН из Миасса в Ташкент автотранзитом через Казахстан — 7–12 дней с таможенным оформлением. За это время инженер должен определиться с типом нагревателя.

Расчёт мощности: формула и допуски по ГОСТ

Для сушильной камеры обычно применяют блок-ТЭН (несколько U-образных петель в одном фланце) под напряжение 380 В трёхфазное. Мощность одной секции рассчитывают по формуле:

P = U² / R

где U — фазное напряжение (220 В для звезды), R — сопротивление ветви. Однако при подборе заводского изделия ориентируются на паспортную мощность. Согласно ГОСТ 13268-88, допуск по мощности +5 / −10 %, а по сопротивлению — несимметричный: −4 / +11 %. Это значит, что заказав нагреватель 10 кВт, вы получите от 9 до 10,5 кВт.

Пример расчёта для камеры под курагу

Исходные данные: объём камеры 12 м³, загрузка 300 кг сырья с влажностью 85 %, требуемое время сушки 24 часа. Теплоёмкость воды 4,2 кДж/(кг·°С), скрытая теплота парообразования 2260 кДж/кг. Необходимо испарить 230 кг воды. Теплота на испарение: 230 × 2260 = 519 800 кДж ≈ 144 кВт·ч. С учётом КПД 0,85 и теплопотерь 20 % (стены, вентиляция) требуемая мощность нагрева: 144 / (24 × 0,85 × 0,8) ≈ 8,8 кВт. Округляем до 9 кВт — это два блок-ТЭН по 4,5 кВт или один 9 кВт при 380 В.

Таблица даёт ориентир: для кураги на 10 м³ камеры нужно около 20–30 кВт (два-три блок-ТЭН по 10 кВт).

Материалы оболочки: стойкость к среде сушильной камеры

Внутри камеры горячий влажный воздух (90–95 % влажности), конденсат с растворёнными сахарами и кислотами (лимонная, яблочная). Коррозия — главная проблема углеродистой стали.

• Сталь 10 — приемлема для сухих режимов (изюм, когда влажность быстро падает). Стоит дёшево, но срок службы 1–2 сезона до замены.
• AISI 304 (08Х18Н10) — универсальный вариант для сушильных камер. Выдерживает конденсат и перепады температур, служит 3–5 лет.
• Цельнотянутая труба 12Х18Н10Т (AISI 321) — рекомендована для урюка и кураги, где возможны застойные зоны с высокой кислотностью. Имеет повышенную стойкость к межкристаллитной коррозии.

Внутри ТЭН — нихромовая спираль в магнезитовой засыпке (периклаз). Качество засыпки влияет на теплоотвод: для сушильных камер плотность засыпки не менее 2,0 г/см³.

Врезка-пример «было/стало»
Было: Предприятие в Бухаре использовало ТЭН из стали 10 для сушки кураги. Замена каждые 8 месяцев из-за свищей.
Стало: Перешли на AISI 304 (08Х18Н10) с фланцем из нержавейки. Срок эксплуатации увеличился до 3,5 лет, снизились простои на ремонт.

Конструкция под чертёж: фланец, длина, количество петель

ТЭН-Миасс изготавливает нагреватели под чертёж заказчика от 1 штуки. Для сушильной камеры типовые параметры:

• Фланец — стальной или нержавеющий, резьба крупная: G1.5", G2", G3", M48×2, M56×2, M64×3 (под ключ-шестигранник). Не путайте с мелкой резьбой G1/2 или M14 — она не пригодна для блок-ТЭН, через неё не пройдут несколько петель.
• Диаметр корпуса трубки: от 4 до 32 мм. Для мощностей 3–10 кВт часто применяют трубку 12–16 мм — оптимальное соотношение теплообмена и жёсткости.
• Длина оребрения (если требуется): от 30 до 6000 мм. Для камер 2–3 метра — стандарт.
• Количество петель (U-образных ветвей) в одном блоке: обычно 3, 6, 9, 12.

Пример: ТЭНБ-9/3,5-1,6-060 (9 кВт, 3 петли, диаметр 16 мм, длина оболочки 600 мм) — часто ставят в небольшие камеры для изюма на 1 тонну сырья.

При заказе важно указать рабочую среду: «воздух, конденсат, сахарная пыль». Для взрывоопасных зон (если используется газовый подогрев + ТЭН как дублирующий) — обязательна защита Ex-d.

Типовые ошибки при подборе

1. Завышение мощности. Нагреватель 30 кВт на камеру 5 м³ — вместо сушки получите «варку»: пересушенная корка, сырая мякоть.
2. Экономия на материале. Сталь 10 в режиме кураги даёт 2–3 сезона, а AISI 304 — 5+ лет. Разница в цене окупается уже через год.
3. Игнорирование фазной нагрузки. При трёхфазном включении следите, чтобы мощность распределялась равномерно. Формула тока для проверки: I = P / (√3 × U_линейное). Для 20 кВт / 380 В линейный ток ~30 А — нужен кабель сечением 6 мм².
4. Отсутствие термопары. Для сушки фруктов обязателен датчик температуры в зоне продукта. Термопара типа K (хромель-алюмель) или J (железо-константан) — стандарт для управления.

FAQ

Подбор ТЭН для сушильных камер сухофруктов — расчётная задача, где ошибка обходится дорого. Определите тип сырья, температуру, влажность, теплопотери — и выберите материал оболочки (AISI 321 для кислых сред, AISI 304 — универсал). ТЭН-Миасс поставит нагреватели любой конфигурации под ваш чертёж, от 1 штуки, с доставкой в Ташкент. Чтобы получить точную мощность и габариты, передайте техзадание — просчитаем бесплатно.
