Актуально на: 16 апреля 2026 · Время прочтения: 10 минут
Замена одного перегоревшего ТЭНа в котле занимает примерно 40 минут: сливаем воду, откручиваем несколько гаек, извлекаем старый элемент, устанавливаем новый, собираем обратно. Для шести ТЭНов потребуется полдня работы. Блок ТЭН (ТЭНБ) решает эту проблему: на одном фланце собрано 2–6 нагревателей. Один блок — одно монтажное отверстие, одна установка, одна прокладка. Далее — устройство, модели мощностью от 1 до 15 кВт, материалы и советы по выбору.
Что такое блок ТЭН (ТЭНБ)

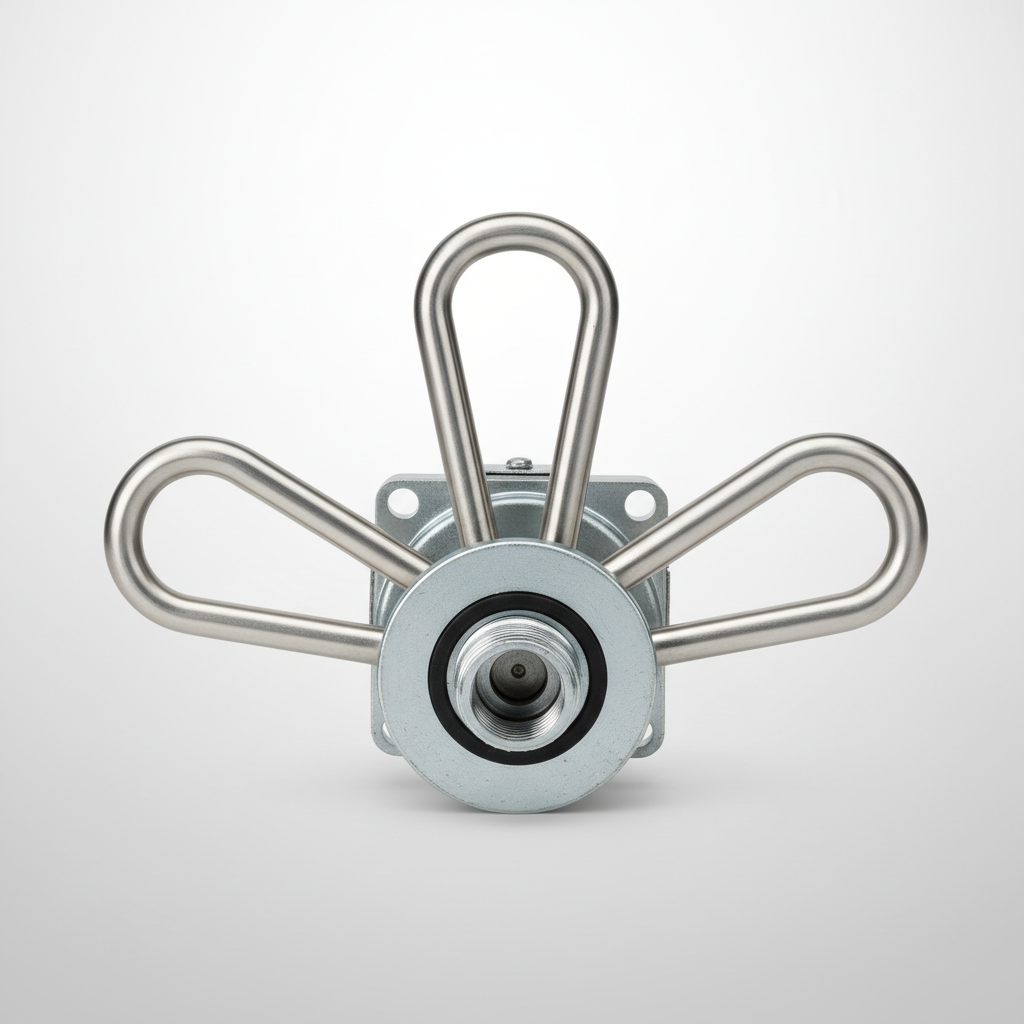

Аббревиатура расшифровывается как трубчатый блочный электронагреватель. По сути, это 2–6 обычных ТЭНов, вваренных в общий фланец. Фланец монтируется в одно отверстие котла, бойлера или промышленной ёмкости, обеспечивая герметичность.
Фланец (штуцер) — общая монтажная площадка для крепления к ёмкости. Наиболее распространённый вариант — резьба G2″ (2 дюйма).
Контактные выводы — клеммы для подключения к сети 220 В или 380 В.
Защитная гайка (колпак) — предохраняет контактную группу от попадания влаги.
Для сравнения: три отдельных ТЭНа требуют трёх отверстий в котле, трёх прокладок и трёх потенциальных точек протечки. Блок ТЭНБ — одно отверстие, одна прокладка.
Что такое блок СЭВ (сухой электроводонагреватель)
СЭВ — сухой электроводонагреватель. Отличие от обычного ТЭНБ: нагреватели помещены в стальной стакан, приваренный к фланцу. Вода омывает стакан снаружи, не контактируя с ТЭНом напрямую. Отсюда название «сухой».
Практические отличия от классического ТЭНБ:
Отсутствие контакта с водой — исключена электрохимическая коррозия, накипь образуется на стакане, а не на спирали.
Замена ТЭНа без слива теплоносителя — просто извлекаем из стакана и ставим новый.
КПД немного ниже: тепло проходит через стенку стакана, потери составляют 2–5 %.
В жёсткой воде (от 7 мг-экв/л) служит значительно дольше обычного ТЭНБ.
Производим блоки СЭВ как стандартные, так и под заказ — по чертежам, от 1 штуки, срок 3 рабочих дня.
Модели ТЭНБ по мощности
Мощностной диапазон — от 1 кВт (бытовой бойлер на 50 литров) до 15 кВт (промышленный парогенератор). Ниже представлены популярные модели.
Модель
Мощность
Напряжение
Кол-во ТЭНов
Присоединение
Применение
ТЭНБ-1,0
1 кВт
220 В
1
G2
Малые бойлеры, резервный подогрев
ТЭНБ-2,0
2 кВт
220 В
2
G2
Бытовые накопительные водонагреватели
ТЭНБ-3,0
3 кВт
220 В
2–3
G2
Электрокотлы малой мощности
ТЭНБ-4,0
4 кВт
220 В
2–3
G2
Отопительные котлы, теплоаккумуляторы
ТЭНБ-4,5
4,5 кВт
220 В
3
G2
Котлы, промышленные водонагреватели
ТЭНБ-5,0
5 кВт
220 / 380 В
3
G2
Котлы средней мощности
ТЭНБ-6,0
6 кВт
220 / 380 В
3
G2
Электрокотлы (Zota, Эван и аналоги)
ТЭНБ-7,0
7 кВт
220 / 380 В
3
G2
Отопительные системы
ТЭНБ-9,0
9 кВт
380 В
3
G2
Промышленные котлы, ёмкости
ТЭНБ-12,0
12 кВт
380 В
3–6
G2 / фланец
Промышленные ёмкости, парогенераторы
ТЭНБ-15,0
15 кВт
380 В
3–6
G2 / фланец
Промышленные установки, дизель-генераторы
Блоки на 12 и 15 кВт подключаются к трёхфазной сети 380 В — схемами «звезда» или «треугольник» с равномерным распределением нагрузки. Модели до 6 кВт работают и от 220 В, и от 380 В — зависит от схемы подключения клемм.
Типы присоединения: G2, фланцевое, резьбовое
Тип присоединения определяет способ установки блока в ёмкость. Основные варианты:
ТЭНБ G2 (резьба 2 дюйма)
Примерно 9 из 10 котлов, которые мы видим, имеют посадку под G2. Блок вкручивается в штуцер с внутренней резьбой 2″ (59,6 мм). Подходит для котлов Zota, Эван, РУСНИТ, Protherm и большинства других.
Монтаж и демонтаж без сварки — достаточно рожкового ключа.
Герметизация — паронитовой или силиконовой прокладкой.
Выпускается от 1 до 15 кВт.
Фланцевое присоединение
Часто встречается в промышленных ёмкостях и парогенераторах. Фланец крепится на шпильки с прокладкой. Диаметр — от 100 до 300 мм, зависит от количества ТЭНов и мощности.
Другие резьбовые присоединения
Если стандартные размеры не подходят, изготавливаем блоки с резьбой G1¼″, G1½″, M48×2, M60×2 и другими — по чертежам заказчика.
Материалы оболочки ТЭНБ
Материал оболочки определяет срок службы и условия эксплуатации блока.
