Воздушный ТЭН и оребрённый ТЭНР
Оребрённые ТЭНы для нагрева воздуха — тепловые пушки, сушильные камеры, калориферы вентиляции. Лента оребрения увеличивает теплоотдачу в 10–15 раз. Алюминий, нержавейка, углеродистая сталь. Изготовление по чертежу за 3 дня, от 1 штуки.
Оставить заявку
Перезвоним в течение 15 минут и уточним параметры.
Компания ТЭН-Миасс с 2010 года специализируется на изготовлении оребренных трубчатых электронагревателей (ТЭНР). Мы производим нагреватели с лентой оребрения по индивидуальным чертежам, фотографиям или описанию задачи — от единичных экземпляров до крупных серий.
Что такое оребренный ТЭН?

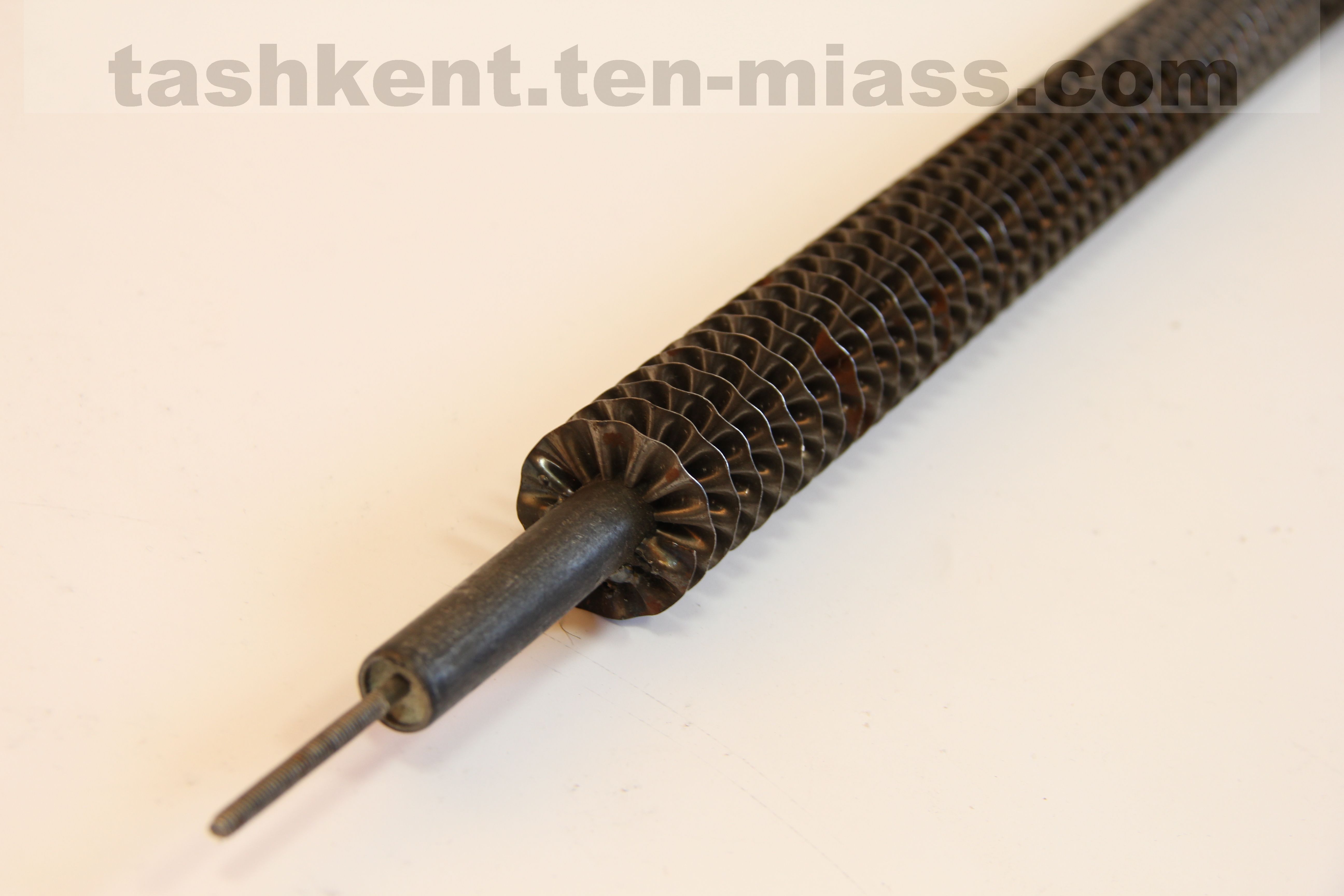

Оребренный ТЭН (ТЭНР) — это трубчатый электронагреватель, на поверхность которого навита стальная лента. Оребрение значительно увеличивает площадь теплоотдачи, что делает такие нагреватели незаменимыми при работе с воздушными и газовыми средами: сушильные камеры, вентиляционные каналы, тепловые пушки, воздуховоды и промышленные печи.
Формы и конфигурации
Мы выпускаем оребренные ТЭНы в нескольких конфигурациях, каждая из которых рассчитана на определённые условия монтажа и эксплуатации:
- Прямые ТЭНР — классическое решение для вентиляционных каналов и линейных воздуховодов. Равномерно прогревают поток воздуха по всей длине.
- U-образные ТЭНР — компактная форма для ограниченного монтажного пространства. Два нагревательных плеча удваивают теплоотдачу при одном узле крепления.
- W-образные ТЭНР — максимальная мощность на единицу площади. Применяются в промышленных сушильных камерах и мощных тепловых завесах.
Материалы изготовления
Выбор материала трубки и оребрения определяется средой эксплуатации:
- Чёрная сталь (С10) — экономичный вариант для сухих помещений с нормальной влажностью. Подходит для большинства стандартных задач.
- Нержавеющая сталь (AISI 304, AISI 316) — для влажных помещений, прачечных, моечных цехов. Устойчива к коррозии, служит значительно дольше чёрной стали.
- Жаропрочная сталь — для работы при высоких температурах в промышленных печах и технологических установках.
- Сталь 10Х18Н10Т (с титаном) — повышенная коррозионная стойкость для работы в агрессивных газовых средах.
Технические характеристики
Каждый оребренный ТЭН производится под конкретные параметры заказчика:
- Мощность: от 0,4 до 4 кВт и выше — подбирается под объём нагреваемого пространства и требуемую температуру.
- Напряжение: 220 В, 230 В, 380 В — а также нестандартные значения от 12 до 600 В (в том числе постоянный ток DC).
- Крепления: штуцера G 1/2", метрические шпильки М14–М28, фланцевое крепление — в зависимости от способа установки.
Области применения
Оребренные ТЭНы широко используются в различных отраслях:
- Системы приточной вентиляции и кондиционирования
- Сушильные камеры для древесины, зерна, лакокрасочных покрытий
- Тепловые пушки и тепловые завесы
- Электрические калориферы и конвекторы
- Промышленные печи и камеры термообработки
- Воздухонагреватели для складских и производственных помещений
Почему заказывают у нас?
ТЭН-Миасс — это производитель с опытом более 15 лет. Мы изготавливаем оребренные ТЭНы по вашим чертежам за 3 дня, принимаем заказы от 1 штуки и обеспечиваем бесплатную доставку по Узбекистану. Гарантия на все изделия — 1 год. Вся продукция сертифицирована по ГОСТ 13268-88.
Наши инженеры помогут подобрать оптимальную конфигурацию ТЭНР под вашу задачу: рассчитают необходимую мощность, порекомендуют материал и форму нагревателя с учётом условий эксплуатации.
Гладкие и оребрённые: четыре варианта
Гладкий воздушный ТЭН
Трубка без оребрения, диаметр 10–16 мм. Низкое аэродинамическое сопротивление. Применяется при наличии загрязнённого воздуха или где важна минимальная длина нагревательного блока.
ТЭНР со стальными рёбрами
Рёбра из стали Ст.3, шаг 4–6 мм, высота 10–15 мм. Рабочая температура до 450 °C. Дешевле алюминиевого варианта; применяется в промышленных калориферах.
ТЭНР с алюминиевыми рёбрами
Рёбра из сплава АМц методом накатки или посадки. Теплопроводность алюминия в 4 раза выше стали — КПД теплоотдачи выше. Ограничение: температура среды не более 300 °C (алюминий теряет прочность).
ТЭНР с нержавеющими рёбрами
Рёбра 12Х18Н10Т. Для агрессивных газов, влажной среды, пищевых и фармацевтических сушилок. Рабочая температура до 700 °C.
Технические параметры ТЭНР
Выводы и подключение
Шпильки M3–M6
Наиболее распространённое исполнение для воздушных ТЭН. Гайки крепят шину, клеммную колодку или кабельный наконечник.
Резьбовые фитинги G или M
Применяются, если ТЭНР нужно монтировать в корпус через резьбовую пробку.
Проводные выводы
Стеклотканевый или кремнийорганический провод сечением 0,75–2,5 мм², длина 200–500 мм. Подходит для прямого подключения без промежуточных клемм.
Клеммная колодка
Керамическая или металлическая колодка на монтажной пластине. Удобна при эксплуатации в условиях вибрации и высокой температуры.
Маркировка воздушных ТЭНов и ТЭНР
ТЭНР 120 А13/2,0 О 220 Ф1
Оребрённый · длина 1200 мм · Ø 13 мм · 2 кВт · воздух в потоке (О, нержавейка) · 220 В · прямой (Ф1)
ТЭНР 60 А13/1,0 О 220 Ф2
Оребрённый · длина 600 мм · Ø 13 мм · 1 кВт · воздух в потоке (О) · 220 В · U-образный (Ф2)
ТЭНР — с лентой оребрения. Материал рёбер указывают дополнительно: ст. — сталь, ал. — алюминий, нж. — нержавейка. Шаг рёбер 2–6 мм.
Вопросы и ответы
В чём разница между воздушным и водяным ТЭН?
Конструктивно они идентичны, но воздух отводит тепло в 50–100 раз хуже воды. Поэтому удельная мощность воздушного ТЭН — не более 1,5–2,5 Вт/см² против 4–8 Вт/см² для водяного. Превышение лимита приводит к перегреву оболочки и быстрому выходу из строя. Материал оболочки воздушных ТЭН — обычно нержавеющая или жаростойкая сталь.
Что такое оребрение и зачем оно нужно?
Поперечные рёбра — это металлические пластины (сталь или алюминий), плотно посаженные на несущую трубку. Они многократно увеличивают площадь контакта нагревателя с воздушным потоком. Оребрение повышает теплоотдачу в 10–15 раз, что позволяет разместить в стандартной секции вентустановки в несколько раз большую мощность.
До какой температуры работают стальные и алюминиевые рёбра?
Стальные рёбра (Ст.3) — до 450 °C, нержавеющие — до 700 °C. Алюминиевые рёбра (АМц) ограничены 300 °C: выше этой температуры алюминий резко теряет прочность и ребро начинает деформироваться. Для сушильных камер и промышленных калориферов с высокими температурами используют стальное или нержавеющее оребрение.
Какой шаг рёбер выбрать?
Малый шаг (3–4 мм) — максимальная площадь поверхности, но высокое гидравлическое сопротивление и склонность к засорению пылью. Шаг 6–10 мм — компромисс для систем с умеренно загрязнённым воздухом. Если воздух содержит волокна, опилки или жиры — лучше гладкий ТЭН или шаг не менее 10 мм.
Можно ли использовать ТЭНР в вентиляционной приточной установке?
Да, это одно из основных применений. Нагреватели монтируются в воздуховод перпендикулярно потоку. Важно обеспечить скорость потока воздуха не менее 2–3 м/с — при меньших скоростях ТЭН перегревается. Рекомендуется термостатическая защита с отсечкой при температуре > 60 °C на выходе.
Почему у меня ТЭНР перегорает в сушильной камере?
Три наиболее вероятные причины: 1) удельная мощность завышена — снизьте до 1,5 Вт/см²; 2) скорость потока воздуха мала — менее 1 м/с; 3) камера не герметична, ТЭН работает с перегревом из-за конвекционного застоя. Проверьте также, что напряжение в сети не превышает номинал ТЭН более чем на 10%.
Заказ в Ташкент
Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Ташкент — транспортной компанией (3–5 дней). Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Телефон: +998 50 090 19 24.
Как заказать
Заявка
Форма ниже или звонок.
Эскиз
Согласуем размеры, форму, мощность.
Производство
От 1 шт. Гарантия 1 год.
Доставка
Ташкент, Бишкек, Минск, Донецк, Улан-Батор, Казахстан, Армения.
С вами работают живые люди
Контрактное производство ТЭН с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
Айгуль
Руководитель
Руслан
Технолог
Юля
Менеджер по продажам
Олеся
Менеджер по продажам
С 2010 года
Изготавливаем ТЭН по чертежам и ТЗ заказчика — серийными партиями и от 1 штуки, в том числе под брендом клиента (OEM).
ГОСТ 13268-88
Сертификация по ГОСТ, по заявке — DIN, IEC, ASTM. Закрывающие документы и паспорта на изделия.
Гарантия 1 год
На все изделия. Обмен при повреждении в доставке. Доставка транспортными компаниями по Узбекистану.
Почему ТЭН-Миасс
В соответствии с ГОСТ 13268-88
Изготовление по ТУ под отраслевые требования.
От 1 штуки
Без минимальных партий, включая редкие типоразмеры.
Срочное изготовление
От 3 дней. Производственные мощности для сжатых сроков.
Гарантия 1 год
На все изделия. Обмен при повреждении при доставке.
