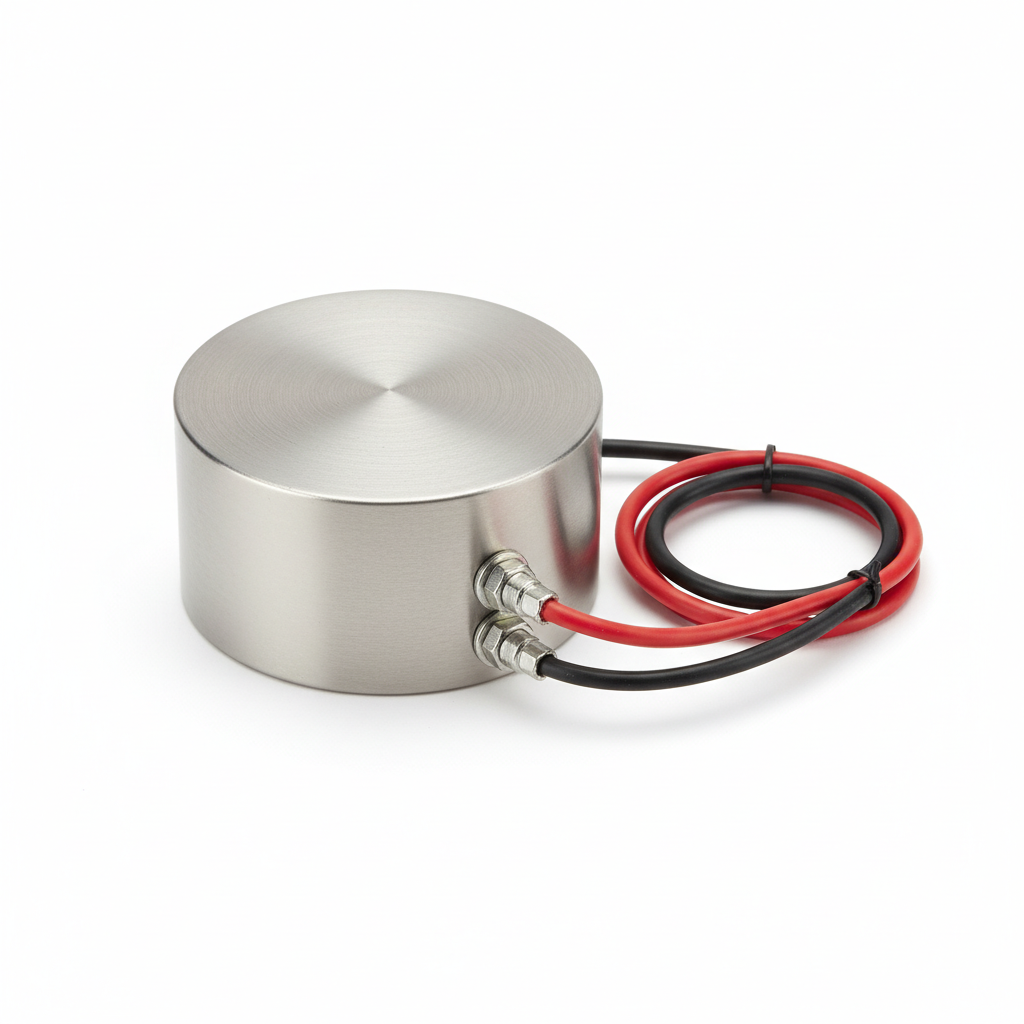

Кольцевые нагреватели — миканитовые и керамические

Q: Сколько служит кольцевой нагреватель на экструдере?

При правильном подборе и эксплуатации миканитовый кольцевой нагреватель работает 12–18 месяцев в круглосуточном режиме. Керамический — 24–36 месяцев. Срок зависит от плотности посадки на цилиндр, соблюдения температурного режима и плавности разогрева.

Сгорел ТЭН? Изготовим аналог

По чертежу, фото маркировки или старому образцу. От 1 шт, срок 5-10 рабочих дней. Доставка по всей РФ транспортной компанией.

WhatsApp Форма заказа

Обновлено: 16 апреля 2026 | Время чтения: 7 мин

На типичном экструдере стоит от 4 до 12 зон нагрева, и почти в каждой — кольцевой нагреватель. Он обхватывает цилиндр снаружи, прижимается хомутами и прогревает стенку по всей окружности. Если патронный ТЭН работает изнутри, то кольцевой — строго снаружи, и это принципиально другая геометрия теплопередачи. Именно поэтому для нагрева экструзионных цилиндров, сопел и горячеканальных систем альтернатив кольцевым нагревателям практически нет.

Как устроен кольцевой нагреватель

Конструкция проще, чем кажется. Берём нихромовую ленту (или проволоку) и укладываем её между двумя слоями миканитовой изоляции — это природная слюда, спрессованная в листы. Получившийся «сэндвич» сворачиваем в кольцо и помещаем в металлический корпус из нержавейки, латуни или оцинкованной стали. Корпус стягивается болтовым замком — за счёт этого нагреватель плотно садится на цилиндр.

Теплопередача идёт так: ток проходит через нихром, нихром разогревается, тепло через миканит и корпус переходит на поверхность цилиндра. Чем плотнее посадка — тем выше КПД. Воздушный зазор в 0,5 мм между кольцом и цилиндром уже снижает теплоотдачу на 15–20%.

Миканитовые vs. керамические

Разница — в материале изоляции, и от этого зависит всё остальное.

Миканитовая изоляция

Слюда, спрессованная с органическим связующим. Рабочая температура — до 350°C, кратковременно до 400°C. Этого хватает для большинства термопластов: полиэтилен перерабатывается при 180–240°C, полипропилен — при 200–270°C, ABS — при 210–260°C. Миканитовые кольцевые нагреватели дешевле, быстрее в производстве и закрывают порядка 80% задач на экструзионных линиях.

Керамическая изоляция

Стеатит или кордиерит. Рабочая температура — до 700°C. Используется там, где миканит уже не выдерживает: переработка поликарбоната, PEEK, фторопласта, а также в машинах для литья под давлением цинка и магния. Цена выше в 2–3 раза, но при температурах выше 350°C выбора нет.

Параметр	Миканитовый	Керамический
Макс. температура	350 °C	700 °C
Удельная мощность	до 3,5 Вт/см²	до 6,5 Вт/см²
Толщина стенки	от 5 мм	от 15 мм
Скорость нагрева	средняя	высокая
Стоимость	ниже	в 2–3 раза выше

Технические характеристики

Параметр	Диапазон значений
Внутренний диаметр	от 25 до 500 мм
Ширина (высота кольца)	от 20 до 200 мм
Мощность	от 150 Вт до 8 кВт
Напряжение	220 В / 380 В
Материал корпуса	нержавейка, латунь, оцинкованная сталь
Изоляция	миканит (до 350 °C) / керамика (до 700 °C)
Тип крепления	болтовой замок, пружинный зажим, хомут
Класс защиты	IP20 – IP40

      ТЭН-Миасс изготавливает кольцевые нагреватели любого диаметра от 25 до 500 мм. Миканитовые и керамические, от 1 штуки, по вашим размерам. Срок производства — от 3 рабочих дней.


Кольцевой нагреватель и хомутовый — в чём разница

Путаница между этими терминами встречается постоянно, поэтому уточню. Хомутовый нагреватель — это общее название для всех нагревателей, которые фиксируются хомутом на цилиндрической поверхности. Кольцевой нагреватель — частный случай хомутового, рассчитанный на прогрев цилиндра снаружи, с полным охватом окружности.

Практическая разница: кольцевой всегда замкнут в кольцо и обжимает деталь. Если нагреватель представляет собой плоскую ленту, которая крепится хомутом лишь частично, — это уже ленточный (плоский хомутовый), и теплопередача у него хуже из-за неполного контакта. Для экструдерных цилиндров нужен именно кольцевой — 360-градусный обхват обеспечивает равномерный прогрев без локальных перегревов.

Где применяются кольцевые нагреватели

Экструдеры — зоны нагрева цилиндра и головки. Самая массовая область: на одной линии может стоять 6–12 колец.
Термопластавтоматы — обогрев материального цилиндра и сопла.
Горячеканальные системы — нагрев коллекторов и сопел пресс-форм.
Литниковые системы — поддержание температуры литниковых втулок.
Упаковочные линии — нагрев рукавных головок для выдувной экструзии.
Химическое оборудование — обогрев реакторов и трубопроводов цилиндрической формы.

Как правильно подобрать кольцевой нагреватель

Четыре вещи, которые нужно измерить или узнать до заказа:

Наружный диаметр цилиндра — это будет внутренний диаметр нагревателя. Измеряйте штангенциркулем в нескольких точках: износ и овальность цилиндра — обычное дело на оборудовании старше 5 лет.
Ширина зоны нагрева — определяет высоту кольца. Если зон несколько, между ними оставляют зазор 5–10 мм под термопары.
Мощность — зависит от материала переработки, производительности линии и теплопотерь. Грубая прикидка для экструдеров: 2–3 Вт на каждый квадратный сантиметр внутренней поверхности кольца.
Рабочая температура — до 300°C можно смело ставить миканит. Выше 350°C — только керамика.

      Не знаете точных параметров? Пришлите фото старого нагревателя и шильдик с оборудования. Инженеры ТЭН-Миасс подберут замену и рассчитают мощность — бесплатно.


Типичные ошибки при заказе

Из опыта производства — три вещи, которые чаще всего идут не так:

Путают наружный и внутренний диаметр. Заказчик измеряет наружный диаметр нагревателя, а нужен внутренний (= наружный диаметр цилиндра). Результат — кольцо не садится на место, зазор 5–10 мм, нагрев неравномерный.
Берут мощность «с запасом» без расчёта. Если удельная мощность превышает возможности миканита (3,5 Вт/см²), изоляция прогорает за пару месяцев. Запас — это нормально, но в пределах 10–15%, не в два раза.
Заказывают миканитовый нагреватель для температур выше 350°C. Миканит при 400°C деградирует: связующее выгорает, слюда расслаивается, сопротивление изоляции падает. Через 2–4 недели — межвитковое замыкание.

Срок службы и от чего он зависит

При правильном подборе миканитовый кольцевой нагреватель работает 12–18 месяцев в круглосуточном режиме. Керамический — 24–36 месяцев. Но это усреднённые цифры, и на практике разброс большой.

Что сокращает ресурс: неплотная посадка на цилиндр (воздушный зазор ведёт к локальному перегреву нихрома), работа при температурах выше допустимых, частые термоциклы без плавного выхода на режим, механические повреждения корпуса и попадание пластика между кольцом и цилиндром.

Что продлевает: точный подбор диаметра с допуском не более +0,5 мм, плавный разогрев (не более 5°C/мин до рабочей температуры), использование термоконтроллера с PID-регулированием.
