ТЭН 3 кВт: какой именно нужен и почему это не один нагреватель, а десяток разных

По чертежу, фото маркировки или старому образцу. От 1 шт, срок 5-10 рабочих дней. Доставка по всей РФ транспортной компанией.

13.6 ампер на одну фазу при 220 вольт, или чуть больше 4.5 ампер на фазу при 380 вольт, если звезда. Одна и та же мощность 3 кВт, а условия работы, габариты и материалы отличаются настолько, что путать нагреватели между собой просто опасно. В каталоге ТЭН-Миасс под запрос "тэн 3 квт" попадает больше 30 позиций. Разберёмся, чем они отличаются и как не ошибиться при заказе.

Водяной ТЭН 3 кВт: где работает и из чего сделан

Водяной нагреватель на 3 кВт ставят в бойлеры объёмом от 80 до 300 литров, в отопительные котлы, в буферные ёмкости. При мощности 3000 Вт и КПД около 98% нагреватель отдаёт воде примерно 2580 ккал/ч. Для нагрева 100 литров воды с 15 до 70 градусов понадобится примерно 1 час 50 минут.

Материал оболочки зависит от среды. Медь дешевле, но в агрессивной воде (жёсткость выше 7 мг-экв/л) она долго не проживёт. ТЭН 3 кВт из нержавеющей стали марки AISI 304 (08Х18Н10) или 321 выдерживает жёсткую воду, слабые кислоты, температуры до 300 градусов на поверхности оболочки. Для пищевых производств берут только нержавейку — это требование СанПиН.

Напряжение: 220В или 380В

ТЭН 3 кВт 220В — стандартный выбор для бытовых котлов и накопительных бойлеров. Ток потребления — 13.6 А. Провод нужен сечением не менее 2.5 мм2, автомат на 16 А, обязательно УЗО на 30 мА. Один нагреватель на одну розеточную группу — иначе при совместной нагрузке автомат будет выбивать.

ТЭН 3 кВт 380В используют на промышленных объектах и в трёхфазных котлах. Три нагревателя по 3 кВт на 380В в одном котле дают суммарную мощность 9 кВт при токе всего около 4.5 А на фазу (схема звезда). Для цехового отопления это разумный вариант — проводка нагружена минимально, а тепла достаточно для помещения 80-100 м2.

Резьба 2 дюйма: почему этот размер

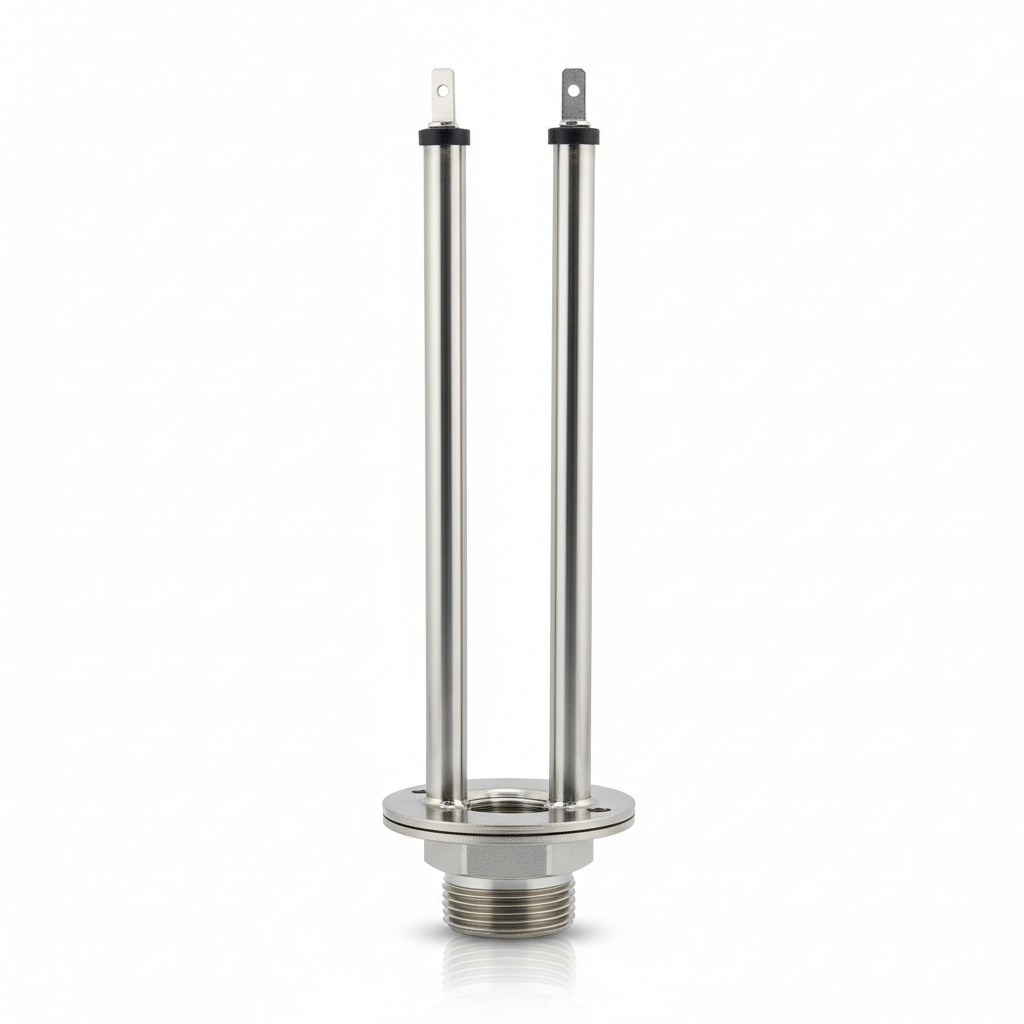

ТЭН 3 кВт с резьбой 2 дюйма (G2, наружный диаметр 59.6 мм) — самый распространённый вариант для врезки в стальные и чугунные ёмкости. Двухдюймовая муфта есть практически на каждом котле мощностью от 6 кВт и выше. ТЭН вкручивается с прокладкой (паронит или силикон), момент затяжки — 40-60 Нм.

Если на котле муфта 1.5 дюйма, а нужен нагреватель 3 кВт — придётся или переваривать муфту, или искать модель с фланцем. Переходников с 1.5 на 2 дюйма для ТЭНов не бывает: уплотнение работает по торцу, и промежуточная резьба только создаст точку протечки.

Блок ТЭН 3 кВт и блоки на 6-9 кВт

Блок ТЭН (ТЭНБ) — это несколько нагревательных элементов на одном фланце или в одной резьбовой пробке. Блок ТЭН 3 кВт обычно содержит 3 элемента по 1 кВт или 2 элемента по 1.5 кВт. Преимущество — одна точка врезки вместо двух-трёх, меньше потенциальных протечек.

В отопительных котлах мощностью 9 кВт часто стоят 3 блока по 3 кВт с возможностью ступенчатого переключения: 3 / 6 / 9 кВт. Это позволяет регулировать мощность в зависимости от температуры на улице. В межсезонье хватает одной ступени, зимой в -25 включают все три.

Воздушный ТЭН 3 кВт

Воздушные нагреватели на 3 кВт работают в тепловых пушках, сушильных шкафах, приточных вентиляционных установках. Отличие от водяных — оребрение. На трубку диаметром 13 мм навита лента или напрессованы пластины, увеличивающие площадь теплоотдачи в 5-8 раз. Без этого оребрения при нагреве воздуха ТЭН перегреется и сгорит: воздух отводит тепло в 25 раз хуже воды.

Типичный воздушный ТЭН 3 кВт имеет развёрнутую длину 600-800 мм, оребрение из нержавеющей или оцинкованной стали. Для сушильных камер с температурой выше 200 градусов берут нержавеющее оребрение — оцинковка при 250 градусах начинает выгорать и пахнуть.

ТЭН 3.5 кВт — когда трёх киловатт не хватает

Мощность 3.5 кВт — промежуточный вариант между 3 и 4 кВт. Ток при 220В — 15.9 А. Это уже на грани автомата 16 А: при пусковых токах может выбивать. Рекомендация — автомат на 20 А с характеристикой C и провод 4 мм2.

ТЭН 3.5 кВт часто встречается в проточных водонагревателях и в промышленных парогенераторах. Разница с 3 кВт в скорости нагрева: 100 литров воды с 15 до 70 градусов — примерно 1 час 35 минут вместо 1 часа 50 минут. Выигрыш 15 минут на каждый цикл нагрева. На производстве, где таких циклов 8-10 в день, это экономит больше двух часов.

Как выбрать ТЭН 3 кВт: что нужно знать перед заказом

Если нет уверенности — сфотографируйте старый ТЭН рядом с линейкой и пришлите нам. По фото подберём замену за 10 минут.

Подключение ТЭН 3 кВт: схема и провода

Для однофазного ТЭН 3 кВт 220В схема простая: фаза на один контакт, ноль на второй, заземление на корпус. Провод ПВС 3x2.5, автомат 16А типа C, УЗО 25А/30мА. Контакты ТЭНа обжимаются клеммами — скрутки недопустимы, при 13.6 А скрутка греется и оплавляется за несколько месяцев.

Для трёхфазного подключения трёх ТЭНов по 3 кВт (схема звезда): каждый ТЭН между своей фазой и нулём. Суммарная мощность 9 кВт, ток на фазу 13.6 А. Провод ПВС 5x2.5, автомат трёхполюсный 16А. Если нуля нет — схема треугольник, но тогда каждый ТЭН получает 380В, и нужны нагреватели именно на 380В.
