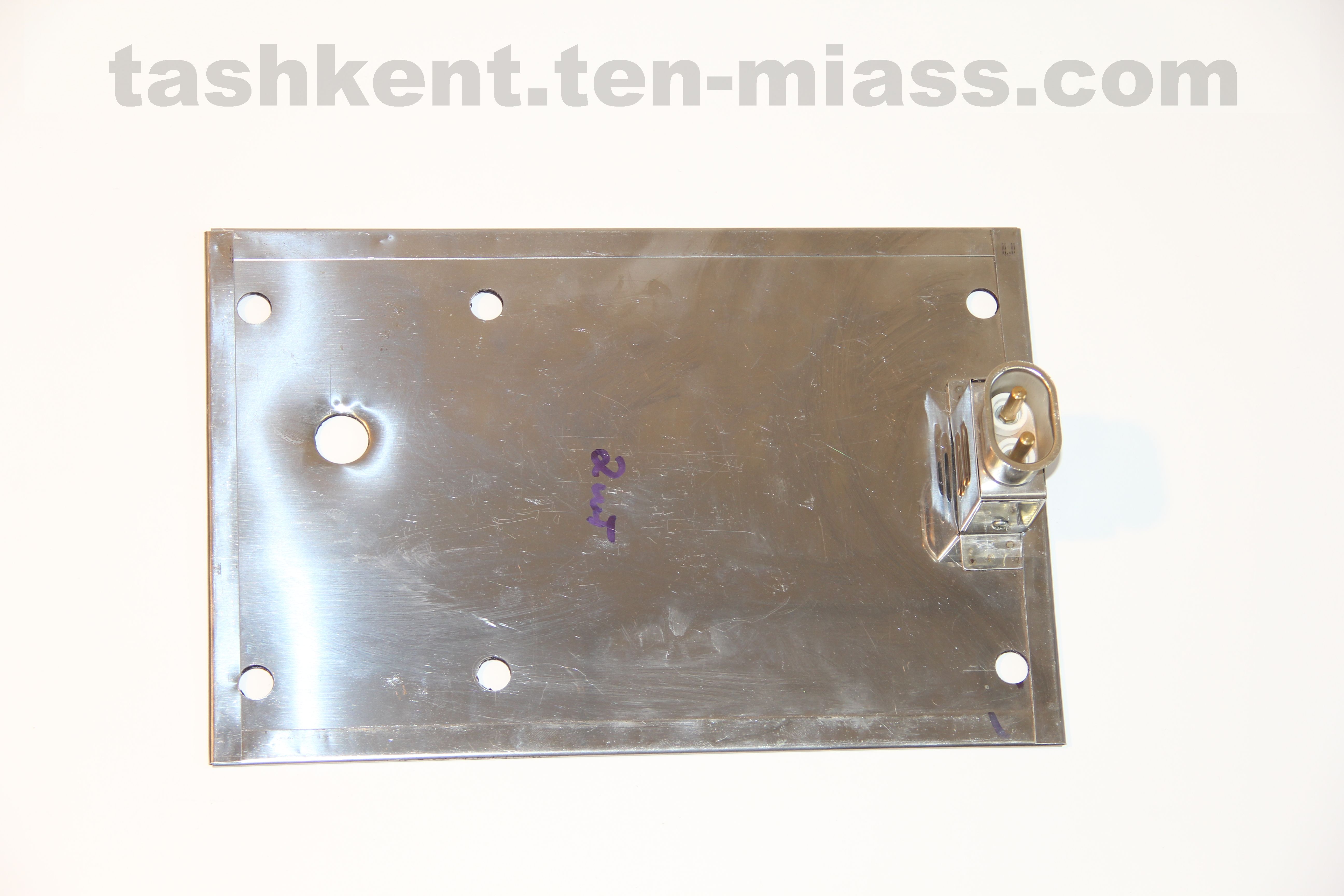

Плоский нагреватель (ПН) — керамический и миканитовый. Производство на заказ

Что такое плоский нагреватель

Плоский нагреватель (ПН) представляет собой электрический нагревательный элемент, специально сконструированный для равномерного обогрева плоских поверхностей. Конструктивно плоский нагреватель состоит из резистивного провода или ленты (как правило, нихромовой), уложенной между слоями электроизоляционного материала — слюды (миканита) или керамики — и заключённой в металлический корпус из нержавеющей или оцинкованной стали. Такая конструкция обеспечивает надёжную электрическую изоляцию, механическую прочность и максимально плотный контакт нагревателя с обогреваемой поверхностью. Именно плотность прилегания является ключевым преимуществом плоских нагревателей перед другими типами нагревательных элементов, поскольку она исключает образование воздушных прослоек, снижающих эффективность теплопередачи.

Основное достоинство плоского нагревателя — это максимальная площадь контакта с нагреваемой поверхностью. В отличие от трубчатых ТЭНов, которые обеспечивают теплопередачу только в точках касания, плоский нагреватель передаёт тепло всей своей рабочей поверхностью. Это означает отсутствие так называемых «мёртвых зон» — участков, куда тепло не доходит или доходит с задержкой. Равномерный прогрев всей контактной площади критически важен для целого ряда технологических процессов: литья пластмасс, термопрессования, 3D-печати, ламинирования и многих других, где неравномерность температуры приводит к браку готовой продукции.

Плоские нагреватели используются повсюду, где требуется нагрев плоской поверхности до определённой температуры и поддержание этой температуры с заданной точностью. Они устанавливаются непосредственно на обогреваемую поверхность — плиту пресса, стенку формы, пластину стола 3D-принтера — и фиксируются при помощи болтов, прижимных рамок или специальных зажимов. Благодаря малой толщине (от 1,5 мм для миканитовых моделей) плоские нагреватели практически не увеличивают габариты оборудования и легко встраиваются в существующие конструкции. При этом их мощность может быть весьма значительной — до 9 Вт/см² у керамических моделей, что позволяет быстро разогревать массивные металлические плиты и формы.

С точки зрения эксплуатации, плоские нагреватели отличаются высокой надёжностью и длительным сроком службы. Они не имеют движущихся частей, не требуют специального обслуживания (за исключением периодической проверки крепления и электрических соединений), работают бесшумно и не выделяют продуктов горения. Плоский нагреватель является одним из наиболее энергоэффективных способов обогрева плоских поверхностей, так как практически вся электрическая энергия преобразуется в тепло и передаётся непосредственно объекту нагрева без потерь в окружающую среду (при условии наличия теплоизоляции с обратной стороны). Коэффициент полезного действия плоского нагревателя может достигать 95–98%, что существенно выше, чем у конвекционных или инфракрасных систем нагрева при контактном применении.

Компания ТЭН-Миасс изготавливает плоские нагреватели всех основных типов — миканитовые, керамические, литые и гибкие — с 2010 года. За это время мы накопили огромный опыт проектирования и производства плоских нагревателей для самого широкого спектра применений: от миниатюрных нагревателей для лабораторного оборудования размером 30x30 мм до крупноформатных промышленных нагревательных плит площадью свыше одного квадратного метра. Каждый нагреватель изготавливается по индивидуальному заказу, с учётом всех требований заказчика по форме, размерам, мощности, напряжению питания, типу подключения и дополнительному оснащению.

Типы плоских нагревателей

Миканитовые (слюдяные) плоские нагреватели

Миканитовые плоские нагреватели — это наиболее распространённый и экономичный тип плоских нагревательных элементов. Они получили своё название от основного изоляционного материала — миканита, который представляет собой листовой материал, изготовленный из расщеплённой природной слюды (мусковита или флогопита), склеенной термостойким связующим. Слюда обладает уникальным сочетанием свойств: высокой электрической прочностью (до 20 кВ/мм), хорошей теплопроводностью, термостойкостью и способностью расщепляться на тончайшие пластины, что делает её идеальным изоляционным материалом для нагревателей.

Конструкция миканитового плоского нагревателя выглядит следующим образом: нихромовая лента (реже — нихромовая проволока) наматывается или укладывается зигзагообразно на миканитовую пластину-основание. Поверх нагревательного элемента помещается вторая миканитовая пластина, и вся эта сборка зажимается между двумя металлическими обкладками из нержавеющей стали (AISI 304, AISI 321) или оцинкованной стали. Металлические обкладки обеспечивают механическую защиту хрупких миканитовых пластин, равномерное распределение давления прижима и эффективную теплопередачу к обогреваемой поверхности. Толщина готового миканитового нагревателя составляет всего 3–4 мм, что является одним из его главных преимуществ — такой нагреватель практически не занимает места.

Рабочая температура миканитовых плоских нагревателей составляет от 200 до 350 °C, что определяется термостойкостью связующего вещества миканита. При превышении этой температуры связующее начинает разрушаться, слюдяные пластины теряют целостность, и изоляция выходит из строя. Удельная мощность миканитовых нагревателей может достигать 4 Вт/см², хотя на практике рекомендуется придерживаться значений 2–3 Вт/см² для обеспечения длительного срока службы. Напряжение питания может быть любым в диапазоне от 12 до 600 В — наиболее часто заказывают нагреватели на 220 В и 380 В для промышленного применения, а также на 12 В и 24 В для лабораторного и специального оборудования.

Миканитовые плоские нагреватели широко применяются в упаковочном оборудовании (нагрев сварочных губок, термосклеивающих планок), пищевой промышленности (подогрев столов, противней, форм), полиграфии (ламинирование, горячее тиснение фольгой), а также в производстве пластмассовых изделий (обогрев пресс-форм при температурах до 300 °C). Они идеально подходят для задач, где не требуется экстремально высокая температура, но важны компактность, равномерность нагрева и доступная стоимость. Кроме того, существуют гибкие варианты миканитовых нагревателей, которые могут огибать слегка изогнутые поверхности — например, цилиндрические стенки ёмкостей большого диаметра.

Срок службы миканитового плоского нагревателя при соблюдении температурного режима и правильной установке составляет от 3 до 7 лет в зависимости от интенсивности эксплуатации. Для продления срока службы рекомендуется обеспечить равномерный прижим нагревателя к обогреваемой поверхности (без перекосов и зазоров), не превышать максимальную рабочую температуру и избегать механических повреждений тонких миканитовых пластин при монтаже и демонтаже.

Керамические плоские нагреватели

Керамические плоские нагреватели представляют собой более совершенный и технологичный тип плоских нагревательных элементов, предназначенный для работы при повышенных температурах и высоких удельных мощностях. В качестве изоляционного материала в них используется высокотемпературная техническая керамика — как правило, на основе оксида алюминия (корунда, Al₂O₃), стеатита (MgO·SiO₂) или кордиерита (2MgO·2Al₂O₃·5SiO₂). Эти материалы обладают исключительной термостойкостью, высокой электрической прочностью при повышенных температурах и отличной механической прочностью, что позволяет создавать нагреватели с рабочей температурой до 750 °C.

Конструктивно керамический плоский нагреватель состоит из нихромовой спирали или ленты, уложенной в канавки (пазы) керамической пластины-основания. Сверху нагревательный элемент закрывается второй керамической пластиной, и вся конструкция стягивается в единый блок. В зависимости от назначения, керамический нагреватель может быть заключён в металлический корпус из жаростойкой нержавеющей стали или поставляться без металлической оболочки — в виде так называемого «открытого» керамического нагревателя. Толщина керамического плоского нагревателя составляет 12–14 мм, что существенно больше, чем у миканитового, однако это компенсируется значительно более высокими рабочими характеристиками.

Удельная мощность керамических плоских нагревателей может достигать 9 Вт/см² — более чем вдвое выше, чем у миканитовых аналогов. Это означает, что при одинаковых габаритах керамический нагреватель способен выдавать значительно большую тепловую мощность, что обеспечивает быстрый разогрев массивных металлических плит и форм. Кроме того, керамические нагреватели отличаются превосходной равномерностью температурного поля — разброс температуры по рабочей поверхности не превышает ±2–3 °C, что критически важно для прецизионных технологических процессов.

Основная область применения керамических плоских нагревателей — это высокотемпературные промышленные процессы: нагрев пресс-форм для литья пластмасс под давлением (где температура формы может достигать 400–500 °C), термоформование полимерных материалов, обработка стекла, горячая штамповка металлов, а также специальные технологические операции, требующие точного поддержания высокой температуры. Керамические нагреватели также широко применяются в полупроводниковой промышленности для нагрева подложек, в вакуумном оборудовании (благодаря низкому газовыделению керамики) и в аналитическом лабораторном оборудовании.

К преимуществам керамических плоских нагревателей относятся: высокая рабочая температура (до 750 °C), высокая удельная мощность (до 9 Вт/см²), отличная равномерность нагрева, длительный срок службы (до 10 лет при правильной эксплуатации), стойкость к термоциклированию (многократные нагревы и охлаждения без деградации), химическая инертность керамической изоляции. К недостаткам можно отнести более высокую стоимость по сравнению с миканитовыми моделями, большую толщину (12–14 мм) и хрупкость керамики при ударных нагрузках. Тем не менее для ответственных высокотемпературных применений керамический плоский нагреватель является оптимальным и зачастую единственно возможным решением.

Литые плоские нагреватели

Литые плоские нагреватели представляют собой особый класс нагревательных элементов, в которых трубчатый электронагреватель (ТЭН) залит (вмонтирован) в тело металлической пластины, отлитой из алюминиевого, бронзового или латунного сплава. Технология производства заключается в следующем: трубчатый ТЭН необходимой конфигурации изгибается по расчётной траектории, укладывается в литейную форму, и затем заливается расплавленным металлом. После застывания и механической обработки получается монолитная металлическая плита с интегрированным нагревательным элементом, обеспечивающая исключительно эффективную теплопередачу от ТЭНа к рабочей поверхности.

Главное преимущество литых плоских нагревателей — это превосходная теплопроводность тела нагревателя. Алюминиевый сплав обладает теплопроводностью около 180–230 Вт/(м·К), что в десятки раз выше, чем у миканита или керамики. Это означает, что тепло от ТЭНа практически мгновенно распределяется по всему объёму литой пластины, обеспечивая идеально равномерное температурное поле на рабочей поверхности. Кроме того, литые нагреватели обладают высокой механической прочностью и жёсткостью, что позволяет использовать их в качестве несущих элементов конструкции — например, в роли плит гидравлического пресса, на которые непосредственно оказывается давление прессования.

Рабочая температура литых плоских нагревателей зависит от материала литья: алюминиевые сплавы допускают нагрев до 300–350 °C, бронзовые — до 500 °C, а латунные — до 450 °C. Толщина литых нагревателей составляет от 15 до 25 мм и более, что обусловлено необходимостью обеспечить достаточный объём металла вокруг трубчатого ТЭНа для равномерного распределения тепла. В литое тело нагревателя могут быть интегрированы различные элементы: резьбовые отверстия для крепления, каналы для термопар, посадочные места для штуцеров, отверстия для направляющих и выталкивателей — всё это закладывается на этапе проектирования литейной формы.

Литые плоские нагреватели находят применение в тяжёлом промышленном оборудовании: гидравлических и пневматических прессах, термопластавтоматах, вулканизационных прессах, оборудовании для производства фанеры и ДСП, а также в крупноформатных 3D-принтерах промышленного класса. Благодаря монолитной конструкции и отсутствию разъёмных соединений внутри тела нагревателя, литые нагреватели отличаются высокой надёжностью и длительным сроком службы — до 10–15 лет при соблюдении условий эксплуатации. Основным недостатком является относительно высокая стоимость (обусловленная сложностью литейного процесса) и невозможность ремонта — при выходе ТЭНа из строя литой нагреватель подлежит полной замене.

Гибкие плоские нагреватели

Гибкие плоские нагреватели — это отдельный класс нагревательных элементов, выполненных на основе гибких полимерных материалов: силикона (силиконовой резины) или полиимида (каптона). В отличие от жёстких миканитовых и керамических нагревателей, гибкие нагреватели могут изгибаться, огибать криволинейные поверхности и даже сворачиваться в рулон, сохраняя при этом работоспособность. Резистивный элемент (тонкая нихромовая проволока или протравленная металлическая фольга) располагается между двумя слоями гибкого изоляционного материала и образует тонкий, лёгкий и чрезвычайно компактный нагреватель толщиной всего от 0,5 до 3 мм.

Силиконовые гибкие нагреватели работают при температурах до 200–250 °C и отличаются высокой влагостойкостью, химической стойкостью и механической прочностью на изгиб. Они выпускаются с самоклеящимся слоем (на основе термостойкого клея PSA — Pressure Sensitive Adhesive), что значительно упрощает монтаж: достаточно снять защитную плёнку и приклеить нагреватель к обогреваемой поверхности. Полиимидные (каптоновые) нагреватели ещё тоньше (от 0,2 мм) и могут работать при температурах до 300 °C, однако менее устойчивы к влаге и механическим повреждениям.

Область применения гибких плоских нагревателей чрезвычайно широка: обогрев цилиндрических ёмкостей и трубопроводов (нагреватель оборачивается вокруг трубы или бака), подогрев зеркал и оптических систем для предотвращения запотевания, нагрев столов 3D-принтеров (особенно в настольных моделях), подогрев аккумуляторных батарей в холодном климате, обогрев медицинского оборудования и носимой электроники. Гибкие нагреватели незаменимы там, где нагреваемая поверхность имеет сложную криволинейную форму, а также в приложениях, требующих минимальной массы и толщины нагревательного элемента. В Ташкенте гибкие нагреватели особенно востребованы для обогрева оборудования пищевой промышленности и лабораторных приборов.

Формы и конфигурации плоских нагревателей

Одним из ключевых преимуществ плоских нагревателей является возможность изготовления практически любой формы, соответствующей форме обогреваемой поверхности. В отличие от стандартных трубчатых ТЭНов, которые ограничены цилиндрической геометрией трубки, плоский нагреватель может быть вырезан, отштампован или отлит в любой конфигурации по чертежу заказчика. Ниже перечислены наиболее востребованные стандартные формы плоских нагревателей, каждая из которых оптимальна для определённого круга задач.

Прямоугольник — самая распространённая и универсальная форма плоского нагревателя. Прямоугольные нагреватели используются для обогрева плоских плит, столов прессов, пресс-форм, рабочих поверхностей упаковочного и полиграфического оборудования. Размеры прямоугольных нагревателей могут варьироваться от миниатюрных 30x50 мм (для лабораторных устройств) до крупноформатных 500x1000 мм и более (для промышленных прессов). Прямоугольная форма обеспечивает оптимальное использование площади нагревателя и максимально простой монтаж. При больших размерах возможно зонирование — разделение площади нагревателя на несколько независимо управляемых зон нагрева для компенсации тепловых потерь на краях и обеспечения равномерного температурного поля.

Квадрат — частный случай прямоугольника, применяемый для квадратных обогреваемых зон. Квадратные плоские нагреватели особенно популярны в качестве нагревательных столов для 3D-принтеров (типовые размеры: 200x200 мм, 300x300 мм, 400x400 мм), а также для квадратных пресс-форм и матриц. Квадратная форма обеспечивает симметричное распределение температуры относительно центра нагревателя, что упрощает проектирование и прогнозирование теплового поля.

Круг (включая круг с вырезом в центре) — круглые плоские нагреватели предназначены для обогрева дисковых поверхностей: фланцев трубопроводов, круглых столов, дисковых форм, днищ цилиндрических ёмкостей. Круглый нагреватель с центральным отверстием (кольцевой нагреватель) используется в тех случаях, когда через центр нагреваемой поверхности проходит вал, шток, подающая труба или иной конструктивный элемент. Диаметр центрального отверстия может быть любым — от нескольких миллиметров до половины внешнего диаметра нагревателя. Круглые нагреватели также часто применяются в лабораторном оборудовании — в качестве нагревательных элементов для круглых колб, тиглей и реакторов.

U-образный — нагреватель в форме буквы U предназначен для обогрева U-образных каналов, жёлобов и профилей. Такие нагреватели применяются в экструзионном оборудовании для обогрева направляющих каналов, в пищевой промышленности для подогрева U-образных лотков, а также в специальном технологическом оборудовании. U-образная форма позволяет нагревателю плотно прилегать к внутренней поверхности канала, обеспечивая эффективную теплопередачу по всей длине жёлоба.

М-образный — нагреватель сложной М-образной конфигурации для обогрева профилей соответствующей формы. Применяется в специализированном промышленном оборудовании, где обогреваемая поверхность имеет волнообразный или гофрированный профиль. М-образные нагреватели изготавливаются исключительно по индивидуальным чертежам заказчика с точным соблюдением всех геометрических размеров.

Г-образный — нагреватель в форме буквы Г (L-образный) предназначен для обогрева угловых поверхностей и L-образных профилей. Типичное применение — обогрев углов пресс-форм, нагрев внутренних стенок прямоугольных ёмкостей в месте стыка двух стенок, обогрев кромок технологического оборудования. Г-образный нагреватель изгибается точно по форме угла, обеспечивая плотное прилегание к обеим поверхностям.

П-образный — нагреватель в форме буквы П для обогрева швеллерных профилей и П-образных каналов. Такие нагреватели применяются для обогрева направляющих рельсов, С-образных профилей, а также для обогрева трёхсторонних пресс-форм. П-образная конфигурация обеспечивает одновременный нагрев дна и двух боковых стенок канала, создавая равномерное тепловое поле по всему периметру.

Угловой — специализированный нагреватель для прогрева угловых зон конструкций, где другие формы нагревателей не обеспечивают достаточного покрытия. Угловые нагреватели часто используются в комбинации с прямоугольными — они дополняют основной нагреватель, обеспечивая прогрев угловых зон, которые обычно являются «холодными точками» при использовании только одного прямоугольного нагревателя.

Лопатка — нагреватель лопаткообразной (веслообразной) формы для специфических промышленных применений. Такая форма востребована в оборудовании для сварки полимеров, в устройствах горячего раскроя тканей и плёнок, а также в некоторых типах упаковочного оборудования. Лопатка может иметь расширенную рабочую часть и узкую «ручку», в которой проходят провода подключения.

Бабочка — нагреватель в виде двух симметричных «крыльев», соединённых узкой перемычкой. Такая конфигурация применяется для двухзонного нагрева: каждое «крыло» может иметь независимую спираль и управляться отдельным терморегулятором, что позволяет создавать различную температуру в левой и правой зонах. Нагреватели-«бабочки» используются в оборудовании для сварки полимерных плёнок, в двухзонных термопрессах и в специальных технологических установках.

Скрепка — нагреватель, по форме напоминающий канцелярскую скрепку, с загнутыми краями для охвата обогреваемого объекта с нескольких сторон. Такая конфигурация позволяет нагревателю «оборачиваться» вокруг обогреваемого элемента — например, вокруг узкой пластины или полосы, обеспечивая двусторонний нагрев без применения двух отдельных нагревателей.

На алюминиевой пластине — плоский нагревательный элемент (миканитовый или керамический), смонтированный на массивной алюминиевой пластине-основании. Алюминиевая пластина выполняет функцию теплораспределителя: она выравнивает температуру по всей площади, сглаживает локальные перепады и обеспечивает тепловую инерцию (медленное остывание после отключения). Нагреватели на алюминиевой пластине применяются там, где требуется идеально равномерное температурное поле: в прецизионных термопрессах, в оборудовании для ламинирования электронных плат, в лабораторных нагревательных столиках.

Произвольная форма по чертежу заказчика — помимо перечисленных стандартных конфигураций, мы изготавливаем плоские нагреватели абсолютно любой формы по чертежу, эскизу или даже фотографии старого нагревателя. Если ваша обогреваемая поверхность имеет нестандартную геометрию — трапециевидную, ромбовидную, серповидную, с множеством вырезов и отверстий — мы спроектируем и изготовим нагреватель, точно повторяющий эту геометрию. Для передачи чертежей принимаются форматы DWG, DXF, PDF, а также рукописные эскизы с указанием основных размеров.

Области применения плоских нагревателей

3D-принтеры

Плоские нагреватели широко используются в 3D-принтерах, работающих по технологии FDM/FFF (Fused Deposition Modeling / Fused Filament Fabrication), в качестве нагревательного элемента стола (heated bed). Подогрев стола 3D-принтера является критически важной функцией, обеспечивающей надёжную адгезию (прилипание) первого слоя печатаемой модели к рабочей поверхности стола. Без подогрева стола большинство конструкционных полимеров — ABS, нейлон, поликарбонат, PETG — не могут быть успешно напечатаны, так как неравномерное остывание вызывает деформацию (warping) и отрыв модели от стола.

Для 3D-принтеров плоские нагреватели изготавливаются преимущественно в квадратной или круглой форме (для принтеров с круглым столом типа delta). Типичные размеры: 200x200 мм, 220x220 мм, 300x300 мм, 310x310 мм для настольных принтеров и до 500x500 мм и более для промышленных моделей. Напряжение питания, как правило, составляет 12 В или 24 В для настольных принтеров (с питанием от блока питания) и 220 В для промышленных (с питанием от сети). В качестве датчика температуры используется термистор NTC 100K или термопара типа K, которые могут быть встроены непосредственно в тело нагревателя. Равномерность температуры по площади стола является критически важным параметром — разброс не должен превышать ±3–5 °C, иначе неизбежны проблемы с адгезией первого слоя и геометрической точностью печатаемых деталей.

Термопрессы

Термопрессы — это оборудование для соединения материалов под действием тепла и давления. Плоские нагреватели являются ключевым элементом термопрессов, обеспечивая нагрев рабочих плит до требуемой температуры. В термопрессах к плоским нагревателям предъявляются особенно жёсткие требования по равномерности температуры: отклонение температуры в любой точке рабочей поверхности от заданного значения не должно превышать ±2–3 °C, так как даже незначительная неравномерность нагрева приводит к браку продукции — неравномерному спеканию, непроклею, деформации заготовок.

Для термопрессов применяются плоские нагреватели повышенной мощности — от 3 до 9 Вт/см² (керамические), обеспечивающие быстрый разогрев массивных стальных плит до рабочей температуры. Время выхода на рабочий режим является важным экономическим показателем: чем быстрее пресс нагревается, тем меньше непроизводительные простои. Для крупных термопрессов с плитами размером 500x500 мм и более часто применяется зонный нагрев — рабочая поверхность делится на несколько зон, каждая из которых обогревается отдельным нагревателем с индивидуальным терморегулятором. Это позволяет компенсировать повышенные тепловые потери на краях плиты и обеспечить идеальную равномерность температуры по всей рабочей площади.

Пресс-формы для литья

Нагрев пресс-форм — одно из наиболее ответственных применений плоских нагревателей. При литье пластмасс под давлением температура формы является критическим технологическим параметром, непосредственно влияющим на качество готового изделия: его структуру, механические свойства, чистоту поверхности, размерную точность и отсутствие внутренних напряжений. Плоские нагреватели устанавливаются на внешние поверхности полуформ (матрицы и пуансона) и обеспечивают их нагрев до температуры, определяемой типом перерабатываемого полимера: от 60–80 °C для полиэтилена и полипропилена до 250–350 °C для термопластов инженерного класса (PEEK, PEI, PPS).

Для обогрева пресс-форм часто применяется многозонный нагрев с индивидуальным управлением каждой зоной. Это позволяет создавать заданное температурное поле в теле формы — например, более высокую температуру в зоне литника (для предотвращения преждевременного застывания расплава) и более низкую в зоне формообразующей полости (для ускорения кристаллизации и сокращения времени цикла). Плоские нагреватели для пресс-форм изготавливаются со встроенными термопарами для точного контроля температуры и с отверстиями для крепёжных болтов, размещение которых согласуется с конструкцией конкретной формы.

Упаковочное оборудование

В упаковочной индустрии плоские нагреватели применяются для нагрева сварочных губок термоимпульсных и термоконтактных сварочных аппаратов, планок термосклеивания, ножей горячей резки плёнок, а также рабочих поверхностей машин для запайки пакетов и лотков. К нагревателям для упаковочного оборудования предъявляются специфические требования: минимальная тепловая инерция (для быстрого нагрева и охлаждения при импульсной сварке), равномерность температуры по длине сварочного шва, устойчивость к частым термоциклам (сотни и тысячи циклов нагрев-охлаждение в час).

Для упаковочных машин плоские нагреватели изготавливаются, как правило, в виде длинных узких прямоугольников (планок) шириной 10–30 мм и длиной от 100 до 1000 мм и более. Миканитовые нагреватели предпочтительны для этого применения благодаря своей тонкости (3–4 мм) и малой тепловой инерции, обеспечивающей быстрый отклик на управляющие сигналы. Для оборудования, работающего в контакте с пищевыми продуктами, металлические обкладки нагревателя выполняются из пищевой нержавеющей стали AISI 304 или AISI 316.

Пищевая промышленность

Плоские нагреватели находят широкое применение в пищевой промышленности: обогрев печей и духовых шкафов, подогрев витрин и прилавков, нагрев форм для выпечки, поддержание температуры шоколадных фонтанов и шоколадных ёмкостей, обогрев столов раздачи, подогрев мармитов и грелок для тарелок. Во всех случаях контакта с пищевыми продуктами или с поверхностями, на которых размещаются пищевые продукты, металлический корпус нагревателя выполняется из пищевой нержавеющей стали, а все используемые материалы проходят сертификацию на пищевую безопасность.

В пищевой промышленности Ташкента и Узбекистана плоские нагреватели особенно востребованы для оборудования хлебопекарных и кондитерских производств, цехов по переработке мясной и молочной продукции, а также для оснащения предприятий общественного питания. Мы изготавливаем плоские нагреватели для всех перечисленных применений с гарантией соответствия санитарно-гигиеническим нормам и требованиям ГОСТ.

Полиграфия

В полиграфическом производстве плоские нагреватели используются в машинах для ламинирования (плёночного покрытия печатной продукции), горячего тиснения фольгой (hot foil stamping), термопереплёта и каширования. В ламинаторах плоский нагреватель обеспечивает нагрев прижимного вала или плиты до температуры активации клеевого слоя ламинирующей плёнки (80–160 °C в зависимости от типа плёнки). При горячем тиснении фольгой нагреватель разогревает клише (штамп) до температуры переноса фольги на материал (100–180 °C). В обоих случаях критически важна равномерность температуры по всей рабочей площади для получения качественного покрытия без дефектов.

Текстильная промышленность

Текстильная промышленность является крупным потребителем плоских нагревателей. Они применяются в оборудовании для термопрессования (нанесения принтов на ткань методом сублимационной печати), в каландрах для термофиксации тканей, в машинах для термосклеивания и прошивки нетканых материалов, а также в оборудовании для производства искусственной кожи и синтетических тканей. Для сублимационных термопрессов, широко применяемых в производстве рекламной и сувенирной продукции, плоские нагреватели обеспечивают нагрев верхней плиты до 180–220 °C с равномерностью ±3 °C. Размеры нагревателей для текстильных термопрессов варьируются от 380x380 мм (для формата A3) до 1000x1200 мм (для промышленных широкоформатных прессов).

Лабораторное оборудование

В лабораторном оборудовании плоские нагреватели применяются в качестве нагревательных элементов для горячих столиков (hot plates), нагревательных блоков для пробирок и виал, сушильных шкафов, термостатов и устройств для подготовки образцов. Лабораторные нагреватели отличаются высокой точностью поддержания температуры (±0,5–1 °C) и обычно имеют небольшие размеры (от 30x30 мм до 200x200 мм). Для лабораторного применения особенно востребованы керамические плоские нагреватели, обеспечивающие наилучшую равномерность температуры и способные работать при высоких температурах (до 750 °C), что необходимо для зольных и муфельных анализов, прокаливания образцов и других высокотемпературных лабораторных процедур.

Технические характеристики плоских нагревателей

При выборе плоского нагревателя для конкретного применения необходимо учитывать ряд ключевых технических параметров, которые определяют пригодность нагревателя для данной задачи, его эффективность и срок службы. Ниже приведены основные технические характеристики плоских нагревателей, выпускаемых компанией ТЭН-Миасс.

Напряжение питания. Плоские нагреватели изготавливаются на любое напряжение питания в диапазоне от 12 до 600 В. Наиболее популярные варианты: ПН 220 В (однофазное питание от бытовой и промышленной сети), ПН 230 В (европейский стандарт), ПН 380 В (трёхфазное промышленное питание — в этом случае нагреватель может состоять из трёх секций, включённых «звездой» или «треугольником»), а также ПН 12 В и ПН 24 В для низковольтных применений (лабораторное оборудование, 3D-принтеры, автомобильная техника). Выбор напряжения определяется имеющимся источником питания и требованиями электробезопасности.

Мощность. Общая мощность плоского нагревателя рассчитывается исходя из площади нагревательной поверхности и требуемой удельной мощности. Удельная мощность (Вт/см²) — это ключевой расчётный параметр, определяющий скорость нагрева и максимальную достижимую температуру. Для миканитовых нагревателей максимальная удельная мощность составляет 4 Вт/см² (рекомендуемая — 2–3 Вт/см²). Для керамических — до 9 Вт/см² (рекомендуемая — 4–6 Вт/см²). Для литых алюминиевых — до 3 Вт/см². Общая мощность вычисляется как произведение удельной мощности на площадь нагревателя: P = q × S, где P — мощность (Вт), q — удельная мощность (Вт/см²), S — площадь нагревателя (см²). Например, прямоугольный нагреватель размером 200x300 мм (площадь 600 см²) при удельной мощности 3 Вт/см² будет иметь общую мощность 1800 Вт (1,8 кВт).

Толщина. Толщина плоского нагревателя зависит от его типа: миканитовые нагреватели имеют толщину от 1,5 до 4 мм (наиболее типичная — 3 мм), керамические — от 12 до 14 мм, литые алюминиевые — от 15 до 25 мм и более. Гибкие силиконовые нагреватели имеют толщину от 1 до 3 мм, а полиимидные — от 0,2 до 1 мм. Выбор толщины определяется конструктивными ограничениями оборудования и требуемыми тепловыми характеристиками: более толстые нагреватели обладают большей тепловой инерцией (медленнее нагреваются и остывают, но обеспечивают более стабильную температуру).

Рабочая температура. Максимальная рабочая температура плоского нагревателя определяется типом изоляции: миканитовые нагреватели работают при температурах до 350 °C, керамические — до 750 °C, литые алюминиевые — до 350 °C, литые бронзовые — до 500 °C, гибкие силиконовые — до 250 °C, гибкие полиимидные — до 300 °C. Превышение максимальной рабочей температуры приводит к деградации изоляции, снижению электрической прочности и, в конечном итоге, к выходу нагревателя из строя. При выборе типа нагревателя рекомендуется обеспечить запас по температуре не менее 20–30 °C между максимальной рабочей температурой процесса и предельной температурой нагревателя.

Размеры. Плоские нагреватели изготавливаются в широком диапазоне размеров: от миниатюрных 30x30 мм для лабораторных и электронных устройств до крупноформатных 1000x1000 мм и более для промышленных прессов. Максимальные габариты единичного нагревателя определяются технологическими возможностями производства и размерами доступных материалов. При необходимости обогрева поверхности, превышающей максимальные размеры одного нагревателя, применяется составная конструкция из нескольких нагревателей, установленных встык. Минимальные размеры ограничены возможностью размещения нагревательного элемента (спирали или ленты) необходимой мощности и длины на заданной площади.

Точность температуры. Неравномерность температуры по рабочей поверхности плоского нагревателя характеризуется отклонением от среднего значения и составляет: ±5 °C для миканитовых нагревателей стандартного исполнения, ±3 °C для керамических нагревателей, ±2 °C для литых и керамических нагревателей с зонным управлением. При использовании многозонного нагрева с индивидуальными терморегуляторами для каждой зоны достижима равномерность ±1 °C, что соответствует требованиям наиболее ответственных технологических процессов.

Расчёт необходимой мощности. Для определения требуемой мощности плоского нагревателя необходимо учесть несколько факторов: массу нагреваемого объекта (кг), его удельную теплоёмкость (Дж/(кг·°C)), разницу между начальной и конечной температурой (°C), желаемое время нагрева (с), а также тепловые потери в окружающую среду (конвективные, радиационные и кондуктивные). Упрощённая формула расчёта: P = (m × c × ΔT) / (t × η), где m — масса (кг), c — удельная теплоёмкость (Дж/(кг·°C)), ΔT — разность температур (°C), t — время нагрева (с), η — КПД (коэффициент, учитывающий потери, обычно 0,5–0,8 для неизолированных и 0,8–0,95 для изолированных поверхностей). Наши инженеры готовы выполнить полный тепловой расчёт для вашего конкретного применения — достаточно описать задачу и предоставить исходные данные.

Варианты подключения и крепления плоских нагревателей

Правильный выбор способа подключения и крепления плоского нагревателя не менее важен, чем выбор типа и мощности самого нагревателя. Неподходящее соединение может стать слабым местом конструкции: перегрев контакта, обрыв провода, нарушение герметичности — всё это приводит к выходу нагревателя из строя раньше расчётного срока. Ниже подробно описаны все доступные варианты электрического подключения и механического крепления плоских нагревателей.

Электрическое подключение: шпильки

Шпильки (контактные стержни) — наиболее распространённый способ подключения промышленных плоских нагревателей. Шпильки представляют собой металлические стержни с резьбой (М4, М5, М6), выступающие из корпуса нагревателя. К ним присоединяются питающие провода при помощи гаек и кольцевых наконечников. Варианты расположения шпилек: закрытые в клеммную коробку (для защиты от случайного прикосновения и воздействия окружающей среды), на клеммной коробке радиально (перпендикулярно плоскости нагревателя), тангенциально (параллельно плоскости, в сторону) или аксиально (параллельно плоскости, вдоль длинной стороны). Выбор расположения определяется конструкцией оборудования и доступным пространством для подключения.

Электрическое подключение: вилки

Вилки 2-контактные и 3-контактные — применяются для нагревателей, которые должны быть легко отключаемыми (без использования инструмента). Вилки могут быть расположены радиально, тангенциально или аксиально относительно корпуса нагревателя. Двухконтактные вилки используются для однофазных нагревателей без заземления, трёхконтактные — для однофазных нагревателей с заземлением или для двухсекционных нагревателей.

Электрическое подключение: клеммная колодка

Кремниевая (керамическая) клеммная колодка — термостойкая клеммная колодка из керамики или кремнийорганического материала, закрытая в металлическую коробку. Обеспечивает надёжное и безопасное подключение питающих проводов и заземления. Применяется для промышленных нагревателей мощностью от 1 кВт и выше, работающих при высоких температурах. Клеммная колодка защищает место соединения от перегрева, механических повреждений и попадания пыли и влаги.

Электрическое подключение: термостойкий провод

Термостойкий провод — нагреватель поставляется с уже припаянными или приваренными термостойкими проводами (в силиконовой, стекловолоконной или фторопластовой изоляции). Провода могут быть выведены «в толщу» (из торца нагревателя в плоскости миканитовых пластин — для максимально плоской конструкции), «на коробке» в трёх направлениях: радиально (вверх, перпендикулярно плоскости), тангенциально (в сторону) или аксиально (вдоль длинной стороны). Длина проводов подбирается по требованию заказчика — стандартная длина 500 мм, по заказу — до 3000 мм и более.

Электрическое подключение: разъёмы

Евроразъём 3-контактный — стандартный разъём типа IEC C13/C14 («компьютерный»), обеспечивающий быстрое подключение и отключение нагревателя. Рассчитан на ток до 10 А (мощность до 2,2 кВт при 220 В). Разъём «чайник» — разъём типа IEC C15/C16, аналогичный компьютерному, но рассчитанный на повышенную температуру (до 120 °C в зоне контакта). Клеммные блоки на 10 А, 20 А и 30 А — для подключения мощных промышленных нагревателей; обеспечивают надёжный винтовой зажим проводов сечением от 1,5 до 6 мм². Металлический зажим — простой и надёжный способ подключения для нагревателей, работающих в условиях вибрации. Керамическая бусина (21 шт./10 см) — изолированный подвод провода через нанизанные на него керамические бусины для защиты от перегрева. Металлорукав D4 и D6 — гибкий металлический кожух для защиты питающих проводов от механических повреждений и высокой температуры.

Механическое крепление

Крепление через сквозные отверстия — наиболее надёжный способ фиксации. В теле нагревателя предусматриваются отверстия (с указанием диаметра и координат на чертеже), через которые пропускаются крепёжные болты. Нагреватель прижимается к обогреваемой поверхности гайками через шайбы. Важно: отверстия должны располагаться вне зоны нагревательного элемента (спирали), чтобы болты не замыкали цепь нагрева. Прижимные рамки — по периметру нагревателя устанавливается металлическая рамка, прижимающая нагреватель к поверхности. Этот способ не требует отверстий в теле нагревателя и обеспечивает равномерный прижим по всему периметру. Клеевой монтаж — для гибких силиконовых и полиимидных нагревателей с самоклеящимся слоем (PSA). Нагреватель приклеивается непосредственно к обогреваемой поверхности, предварительно обезжиренной. Пружинные зажимы — быстросъёмные зажимы для нагревателей, которые периодически снимаются для обслуживания оборудования.

Выбор способа подключения и крепления зависит от конкретных условий эксплуатации: рабочей температуры, наличия вибрации, требований к герметичности, необходимости быстрого монтажа/демонтажа и доступного пространства. Наши инженеры помогут подобрать оптимальный вариант для вашего оборудования.

Дополнительное оснащение плоских нагревателей

Помимо базовой конструкции (нагревательный элемент + изоляция + корпус), плоские нагреватели могут оснащаться рядом дополнительных элементов, расширяющих их функциональность и повышающих эффективность применения.

Встроенные термопары. Термопара — это датчик температуры, представляющий собой спай двух разнородных металлических проводников (обычно хромель-алюмель, тип K, или хромель-копель, тип L). Встроенная термопара располагается непосредственно внутри тела нагревателя, между изоляционными слоями, в непосредственной близости от рабочей поверхности. Это обеспечивает максимально точное и быстрое измерение температуры нагревателя без запаздывания, характерного для внешних накладных датчиков. Сигнал от встроенной термопары подаётся на терморегулятор, который управляет мощностью нагревателя, поддерживая заданную температуру с высокой точностью. Встроенные термопары особенно рекомендуются для ответственных применений, где важна стабильность температуры: литьё пластмасс, прецизионные термопрессы, лабораторное оборудование. Тип, длина и диаметр вывода термопары согласуются при заказе.

Отверстия и вырезы по чертежу. В теле плоского нагревателя могут быть выполнены отверстия и вырезы любой формы и расположения по чертежу заказчика. Типичные назначения отверстий: крепёжные (для болтового соединения с обогреваемой поверхностью), проходные (для прохода штоков, валов, толкателей через плоскость нагревателя), под датчики (для установки внешних термопар или термисторов), под литники (для пресс-форм — отверстия совпадающие с литниковыми каналами формы). Вырезы выполняются для обхода конструктивных элементов оборудования, выступающих в плоскость установки нагревателя. Все отверстия и вырезы размещаются вне зоны нагревательной спирали для исключения повреждения резистивного элемента. Расположение отверстий согласовывается на этапе проектирования нагревателя — для этого необходимо предоставить чертёж обогреваемой поверхности с указанием координат всех отверстий и вырезов.

Зональный нагрев. Зональный (многозонный) нагрев — это конструктивное решение, при котором площадь одного нагревателя разделена на несколько независимых зон, каждая из которых имеет собственный нагревательный элемент (спираль), собственные выводы питания и управляется отдельным терморегулятором. Зонирование позволяет создавать заданное температурное поле на рабочей поверхности: равномерное (все зоны настроены на одну температуру, но мощность краевых зон увеличена для компенсации тепловых потерь), градиентное (разные зоны настроены на разные температуры — например, для создания температурного градиента при кристаллизации полимеров) или произвольное (любое распределение температуры по требованию технологического процесса). Количество зон может составлять от 2 до 12 и более — в зависимости от размеров нагревателя и требуемой точности температурного поля.

Теплоизоляция. Теплоизоляция тыльной стороны плоского нагревателя — это слой термоизоляционного материала (керамического волокна, стекловолокна, вермикулита или асбестозаменителя), наклеиваемый или механически закрепляемый на нерабочую (обратную) поверхность нагревателя. Теплоизоляция сокращает тепловые потери в окружающую среду на 40–70%, что приводит к значительной экономии электроэнергии, ускорению нагрева и снижению температуры на внешней поверхности оборудования (что важно для безопасности персонала). Толщина теплоизоляционного слоя подбирается расчётом и обычно составляет от 5 до 30 мм. Для нагревателей, работающих при температурах выше 400 °C, применяется только неорганическая изоляция (керамическое волокно, вермикулит).

Как правильно подобрать плоский нагреватель

Правильный подбор плоского нагревателя — залог его эффективной и долговечной работы. Ошибки на этапе выбора (заниженная мощность, неподходящий тип изоляции, неправильное расположение выводов) приводят к перегреву, неравномерности температуры, преждевременному выходу из строя и, как следствие, к убыткам из-за простоя оборудования и брака продукции. Ниже приведена пошаговая методика подбора, которая поможет вам сформулировать техническое задание на изготовление плоского нагревателя.

Шаг 1. Определите форму и размеры нагреваемой поверхности. Измерьте (или возьмите из чертежа оборудования) длину, ширину и форму поверхности, которую необходимо обогреть. Если поверхность имеет сложную форму, сделайте эскиз с указанием всех размеров, радиусов скругления, расположения отверстий и вырезов. Для круглых поверхностей укажите наружный диаметр и, при наличии, диаметр центрального отверстия. Помните, что нагреватель должен максимально полно покрывать обогреваемую поверхность — чем больше площадь покрытия, тем равномернее нагрев.

Шаг 2. Рассчитайте необходимую мощность. Для расчёта мощности нужно знать: массу нагреваемого объекта (кг), его материал (для определения удельной теплоёмкости), начальную и конечную температуру нагрева (°C), желаемое время нагрева (мин), а также условия эксплуатации (наличие теплоизоляции, обдув воздухом, контакт с холодными деталями). Для ориентировочного расчёта используйте формулу: P = (m × c × ΔT) / (t × η), подставив значения удельной теплоёмкости (для стали — 500 Дж/(кг·°C), для алюминия — 900 Дж/(кг·°C)) и КПД (0,5 для неизолированных систем, 0,8 для изолированных). Если самостоятельный расчёт вызывает затруднения — обратитесь к нашим инженерам, и мы выполним полный тепловой расчёт бесплатно.

Шаг 3. Выберите тип изоляции. Если максимальная температура процесса не превышает 300 °C и важна компактность (минимальная толщина нагревателя), выбирайте миканитовый нагреватель — он тоньше и дешевле. Если рабочая температура превышает 350 °C, необходима высокая удельная мощность (более 4 Вт/см²) или требуется длительная непрерывная работа при высокой температуре — выбирайте керамический нагреватель. Если нагреватель будет испытывать значительные механические нагрузки (давление прессования) — рассмотрите литой вариант. Для криволинейных поверхностей и ограниченного пространства — гибкий силиконовый или полиимидный нагреватель.

Шаг 4. Определите форму и габаритные размеры нагревателя. Форма нагревателя должна максимально соответствовать форме обогреваемой поверхности. Габаритные размеры нагревателя могут быть немного меньше обогреваемой поверхности (на 5–10 мм по каждой стороне) для обеспечения посадочного зазора при монтаже. Укажите все размеры с допусками (стандартный допуск ±0,5 мм для миканитовых и ±1 мм для керамических нагревателей).

Шаг 5. Укажите расположение отверстий, вырезов и крепёжных точек. Нанесите на чертёж все необходимые отверстия с указанием их диаметра и координат. Отметьте зоны, свободные от нагревательного элемента (вокруг отверстий, по краям, в зоне подвода проводов). Укажите способ крепления нагревателя к обогреваемой поверхности: болтовое, рамочное, клеевое или иное.

Шаг 6. Выберите тип электрического подключения. Определите, какой способ подключения оптимален для вашего оборудования: шпильки (для стационарного подключения через клеммы), вилка (для быстроразъёмного подключения), провод определённой длины (для гибкого подвода), разъём (для стандартизированного подключения). Укажите направление выхода проводов или контактов (радиальное, тангенциальное, аксиальное) и сторону, на которой должны располагаться выводы.

Шаг 7. Укажите дополнительные опции. При необходимости закажите встроенную термопару (укажите тип: K, L, J; длину вывода и расположение чувствительного элемента), зональный нагрев (укажите количество зон и их расположение), теплоизоляцию (укажите толщину и материал). Все дополнительные опции согласуются с инженером-конструктором при оформлении заказа.

Условия заказа плоских нагревателей в ТЭН-Миасс

Компания ТЭН-Миасс является производителем плоских нагревателей с 2010 года. За более чем 15 лет работы мы изготовили десятки тысяч плоских нагревателей для предприятий Узбекистана, Казахстана и других стран СНГ. Наш производственный опыт позволяет решать задачи любой сложности — от изготовления простого прямоугольного миканитового нагревателя до разработки и производства многозонных керамических нагревательных систем для прецизионного технологического оборудования.

Изготовление от 1 штуки. Мы не устанавливаем минимальную партию заказа. Вы можете заказать даже один нагреватель — мы изготовим его с тем же вниманием к качеству, что и серийную партию в тысячу штук. Это особенно важно для опытных и экспериментальных работ, для замены вышедшего из строя нагревателя на действующем оборудовании, а также для мелкосерийного производства уникальной продукции.

Срок изготовления — от 3 рабочих дней. Стандартные плоские нагреватели (прямоугольные и круглые миканитовые, без сложных вырезов и дополнительных опций) изготавливаются в течение 3–5 рабочих дней с момента согласования технического задания. Для сложных конструкций (многозонные керамические, литые, с множеством вырезов и встроенными датчиками) срок изготовления составляет 7–14 рабочих дней. При необходимости возможно срочное изготовление за 1–2 рабочих дня с доплатой за срочность.

Изготовление по чертежу, фото, образцу или описанию. Для оформления заказа вы можете предоставить: чертёж в формате DWG, DXF, PDF или на бумаге (наиболее предпочтительный вариант — все размеры, допуски и технические требования однозначно определены); фотографию существующего нагревателя с указанием габаритных размеров (мы изготовим аналог); образец (старый нагреватель, вышедший из строя — мы снимем с него все необходимые размеры и изготовим точную копию); текстовое описание (форма, размеры, мощность, напряжение, тип подключения — наш инженер составит чертёж и согласует его с вами).

Доставка. По территории Узбекистана — бесплатная доставка транспортными компаниями (СДЭК, Деловые Линии, ПЭК) до терминала в вашем городе. Доставка в Узбекистан осуществляется проверенными транспортными компаниями, специализирующимися на международных грузоперевозках. Срок доставки в Ташкент составляет 5–10 рабочих дней в зависимости от выбранной службы доставки. Все нагреватели тщательно упаковываются для защиты от повреждений при транспортировке.

Гарантия и сертификация. На все плоские нагреватели предоставляется гарантия сроком 1 год с даты отгрузки. Гарантия распространяется на производственные дефекты (обрыв спирали, пробой изоляции, нарушение целостности корпуса) при условии соблюдения условий эксплуатации. Вся продукция изготавливается в соответствии с требованиями ГОСТ 13268-88 «Электронагреватели трубчатые» и сопровождается паспортом изделия с указанием технических характеристик и результатов приёмо-сдаточных испытаний.

Тепловой расчёт для сложных проектов. Для сложных и ответственных проектов наши инженеры выполняют полный тепловой расчёт: определение необходимой мощности, выбор типа нагревателя, расчёт количества зон нагрева, моделирование температурного поля, подбор теплоизоляции. Тепловой расчёт выполняется бесплатно при условии размещения заказа на производство нагревателей.

Контроль качества. Каждый плоский нагреватель перед отгрузкой проходит полный цикл приёмо-сдаточных испытаний: измерение сопротивления изоляции мегаомметром (не менее 100 МОм при комнатной температуре), испытание электрической прочности изоляции повышенным напряжением (1500 В в течение 1 минуты), измерение электрического сопротивления нагревательного элемента (отклонение от расчётного — не более ±5%), визуальный контроль качества сборки и маркировки. Результаты испытаний фиксируются в паспорте изделия.

Заказ в Ташкент

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Ташкент — транспортной компанией (3–5 дней). Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Телефон: +998 50 090 19 24.
